Основные моменты продукта

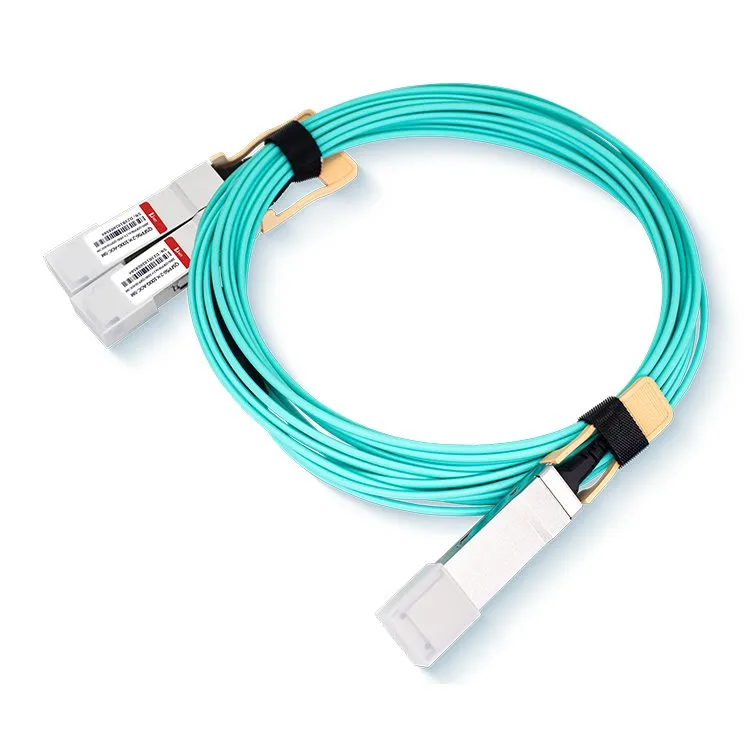

● Активный оптический кабель с разъёмом от QSFP56 200G к двум QSFP28 100G.
● Скорость передачи данных до 53,125 Гбит/с на канал с модуляцией PAM4.
● Интегрированная матрица VCSEL 850 нм и матрица PD.
● Реализована функция DDM.
● Возможность горячей замены
● Низкая рассеиваемая мощность,<4W on 200G end, <3W on 100G end
● Диапазон температур коммерческого корпуса: от 0 градусов до 70 градусов.
● Соответствует ROHS2.0
Приложения
● Центры обработки данных и облачные сети.
● Системы HDR InfiniBand 200G.
горячая этикетка : Разрывной кабель QSFP56 200G-2X100G AOC, Китай Разводной кабель AOC QSFP56 200G-2X100G производители, поставщики, завод, QSFP56-2X100G-AOCQSFP56-2X100G-AOC
Абсолютные максимальные рейтинги
|
Продукт |
Модуль ция |
Протокол |
Номинальная ставка |
Технические характеристики |
|||||
|
Совокупный (Гбит/с) |
Электрический Дорожки (Гбод) |
ppm |
Высокоскоростной Электрический |
Предварительный FEC Макс BER |
Связь |
||||
|
200G конец |
ПАМ4 |
IEEE802.3cd |
212.5 |
26.5625 |
±100 |
200ГАУИ-4 |
1E-6 для ИнфиниБэнд HDR; 2.4E-4 для 200 ГБАС Э-СР4 |
0.5 ~ 100m |
|
|
За 100 г конец |
ПАМ4 |
IEEE802.3cd |
106.25 |
26.5625 |
±100 |
200ГАУИ-4 |
|||
|
Параметр |
Символ |
Единица |
Мин |
Макс |
|
|
Рабочая температура корпуса |
Вершина |
степень |
0 |
70 |
|
|
Диапазон температур хранения |
Ц |
степень |
-40 |
85 |
|
|
Относительная влажность |
относительной влажности |
% |
0 |
85 |
|
|
Напряжение питания |
Вкк |
V |
-0.5 |
3.6 |
|
Рекомендуемые условия эксплуатации
|
Параметр |
Символ |
Единица |
Мин |
Введите |
Макс |
|
|
Температура рабочего корпуса Диапазон |
ТСА |
оС |
0 |
/ |
70 |
|
|
Напряжение питания |
Вкк |
V |
3.135 |
3.3 |
3.465 |
|
Определение электрических портов
|
Параметр |
Символ |
Единица |
Мин |
Введите |
Макс |
Примечания |
|
Напряжение питания |
ВКК |
V |
3.135 |
3.3 |
3.465 |
|
|
Потребляемая мощность |
ПК |
W |
4 |
конец 200G |
||
|
3 |
конец 100G |
|||||
|
Передатчик |
||||||
|
Входной дифференциальный импеданс |
РИН |
Ω |
80 |
100 |
120 |
|
|
Одностороннее колебание ввода данных |
ВИН |
мВп-п |
90 |
500 |
||
|
Передача напряжения отключения |
ВДИС |
V |
2 |
ВКЧОСТ |
||
|
Напряжение включения передачи |
ВЕН |
V |
ВЭЭ |
ВЭЭ+0.8 |
||
|
Передача напряжения подтверждения неисправности |
ВФА |
V |
2 |
ВКЧОСТ |
||
|
Напряжение отмены подтверждения неисправности передачи |
ВФДА |
V |
ВЭЭ |
ВЭЭ+0.8 |
||
|
Получатель |
||||||
|
Односторонний выход данных |
VOD |
мВп-п |
200 |
500 |
||
|
Ошибка ЛОС |
ВЛОСФТ |
V |
2 |
ВКЧОСТ |
||
|
ЛОС Нормальный |
ВЛОСНР |
V |
ВЭЭ |
ВЭЭ+0.8 |
||
|
Дифференциальное несоответствие завершения |
% |
10 |
||||
|
МИК связь |
||||||
|
IIC Тактовая частота |
- |
КХЗ |
/ |
100 |
400 |
|
|
растяжка часов |
- |
нас |
/ |
/ |
500 |
|
Карта памяти модуля
Совместимость с CMIS версия 4.0/SFF8636
Информация для заказа
|
Номер детали |
Описание |
|
Q56-2Q28-200G-1M |
От 200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 1M |
|
Q56-2Q28-200G-3M |
От 200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 3M |
|
Q56-2Q28-200G-5M |
От 200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 5M |
|
Q56-2Q28-200G-7M |
От 200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 7M |
|
Q56-2Q28-200G-10M |
От 200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 10M |
|
Q56-2Q28-200G-15M |
От 200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 15M |
|
Q56-2Q28-200G-20M |
От 200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 20M |
|
Q56-2Q28-200G-30M |
От 200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 30M |
|
Q56-2Q28-200G-40M |
От 200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 40M |
|
Q56-2Q28-200G-50M |
От 200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 50M |
|
Q56-2Q28-200G-xxM |
От 200G QSFP56 SR4 до 2xQSFP28 SR2 AOC xxM |
Часто задаваемые вопросы
1. Что такое активный оптический кабель?
Ответ: Активный оптический кабель (AOC) — это высокоскоростной кабель передачи данных, в котором объединена технология оптоволокна с электрическими компонентами, что позволяет передавать сигналы данных на большие расстояния. Он часто используется в таких приложениях, как центры обработки данных, высокопроизводительные вычисления и сетевые системы.
2. В чем разница между активными и пассивными кабелями?
Ответ: Подводя итог, можно сказать, что хотя и активные, и пассивные кабели служат для передачи сигналов, активные кабели содержат встроенные электронные компоненты для активного управления и усиления сигнала, тогда как пассивные кабели полагаются исключительно на собственные свойства проводящего материала для передачи сигнала. .
3. Какова максимальная длина активного оптического кабеля?
О: Максимальная длина активного оптического кабеля может варьироваться в зависимости от таких факторов, как качество кабеля, скорость передачи данных и конкретная используемая технология. Однако активные оптические кабели могут обеспечить значительно большую дальность передачи по сравнению с пассивными кабелями. В некоторых случаях активные оптические кабели могут обеспечивать дальность передачи до нескольких сотен метров или даже километров, в зависимости от технологии и применения. Важно отметить, что конкретная максимальная длина будет зависеть от технических характеристик продукта, предоставленных производителем активного оптического кабеля.
