Характеристики продукта
Последовательный оптический OSFP Интерфейс
●4x100G PAM4 с повторной синхронизацией 400GAUI-4 электрический интерфейс
● Активный оптический кабель
●4-канальные матрицы VCSEL и 4-канальные матрицы PIN-фотодетекторов
●Максимальная длина соединения 60 м на OM3 или 100 м на OM4
Соответствует OSFP MSA
●Форм-фактор OSFP с возможностью горячего подключения
● Соответствует спецификации модуля OSFP версии 5.0
●Соответствует CMIS 5.2
Поддерживать Протокол
●Соответствует стандарту IEEE 802.3db
●Соответствует IEEE 802.3ck
Низкий Потребляемая мощность
● Менее 8 Вт в диапазоне температур от 0 до 70 градусов
Приложения
● 400GBASE-SR4 400G Ethernet
●Центр обработки данных
горячая этикетка : 400g osfp sr4 mm mpo12 оптический трансивер, Китай 400g osfp sr4 mm mpo12 оптический трансивер производители, поставщики, завод, QSFP-40G-Zr4SFP-10G-DWDM-C21-80
Абсолютные максимальные значения
|
Параметр |
Символ |
Мин. |
Макс |
Единица |
|
Температура хранения |
Тс |
-40 |
85 |
.C |
|
Рабочая температура корпусаратуре |
Вершина |
0 |
70 |
.C |
|
Родственник Влажность (без конденсации) |
РХ |
15 |
85 |
% |
|
Напряжение питания |
Вкц |
-0.5 |
3.6 |
V |
|
Порог повреждения приемника, на Переулок |
PRdmg |
5 |
дБм |
Рекомендуемые условия эксплуатации
|
Параметр |
Символ |
Мин. |
Макс |
Единица |
|
Температура рабочего корпусаэратура |
Вершина |
0 |
70 |
.C |
|
Родственник Влажность (без конденсации) |
РХ |
15 |
85 |
% |
|
Напряжение питания |
Вкц |
3.135 |
3.465 |
V |
|
Общий Потребляемая мощность |
ПК |
- |
8 |
W |
|
Ток питания за конец |
2.55 |
A |
||
|
Кусочек Ставка |
БР |
425 |
Гбит/с |
|
|
Длина волокна на ОМ3 ММФ |
60 |
m |
||
|
Длина волокна на ОМ4 ММФ |
100 |
m |
||
|
I2C Часы Частота |
0 |
400 |
кГц |
Примечания:
1. При рабочем напряжении питания 3,465 В и температуре корпуса 70 градусов
Оптический интерфейс передатчика
|
Параметр |
Символ |
Мин. |
Типичный |
Макс |
Единица |
|
|
Скорость передачи данных на полосу |
ДР |
53.125 |
ГБд |
|||
|
Формат модуляции |
ПАМ4 |
|||||
|
Центральная длина волны1 |
λ |
840 |
860 |
868 |
нм |
|
|
Среднеквадратичная ширина спектра |
σ |
0.6 |
нм |
|||
|
Средняя мощность запуска, каждая полоса |
Павг |
-4.6 |
4 |
дБм |
||
|
Оптическая мощность OMA, каждая полоса, макс. |
ПОМА |
3.5 |
дБм |
|||
|
OMAouter, каждая полоса мин. |
макс (TECQ, TDECQ)<1.8 dB |
макс [-2.6 , макс(TECQ,TECQ) –4.4] |
дБм |
|||
|
1,8 < макс (TECQ, TDECQ) < 4,4 дБ |
||||||
|
Передатчик и рассеиватель закрытие глаза (TDECQ), каждая полоса |
ТДЭКК |
4.4 |
дБ |
|||
|
Закрытие глаза передатчика для PAM4 (TECQ), каждая полоса |
ТЭКК |
4.4 |
дБ |
|||
|
Коэффициент вымирания |
НИКОГДА |
2.5 |
дБ |
|||
|
Изменение мощности передатчика, на каждой полосе |
2.3 |
дБм |
||||
|
Допустимые оптические возвратные потери |
ОРЛТ |
14 |
дБ |
|||
|
Оптическая мощность для TX DISABLE |
-30 |
дБм |
||||
|
Окруженный потокb2 |
Больше или равно 86% при 19 мкм Меньше или равно 30% при 4,5 мкм |
|||||
Примечания:
1. Определяется в зависимости от производительности используемого лазера.
2. Измерено в типе A1a.2 или типе A1a.3, или A1a.4, волокно 50 мкм, в соответствии с IEC 61280-1-4
Оптический интерфейс приемника
|
Параметр |
Символ |
Мин. |
Типичный |
Макс |
Единица |
|
|
Скорость передачи данных на полосу |
БР |
53.125 |
ГБД |
|||
|
Формат модуляции |
ПАМ4 |
|||||
|
Центральная длина волны1 |
λ |
842 |
885 |
948 |
нм |
|
|
Порог повреждения |
5 |
дБм |
||||
|
Средняя мощность приема, каждая полоса |
-6.4 |
4 |
дБм |
|||
|
Приемная мощность, каждая полоса (OMAouter) |
дБм |
|||||
|
Коэффициент отражения приемника |
Рр |
дБ |
||||
|
Чувствительность приемника, каждая полоса1 |
RS=макс (-4.6, TECQ –6.4) |
дБм |
||||
|
Напряженная чувствительность приемника, каждая полоса |
-2 |
дБм |
||||
|
ЛОС по рецепту |
Утверждать |
-15 |
дБм |
|||
|
Отменить утверждение |
-7.5 |
дБм |
||||
|
Гистерезис |
0.5 |
5 |
дБ |
|||
Примечания:
1. Чувствительность приемника является информативной и определяется для передатчика со значением TECQ. Измеряется с помощью тестового сигнала соответствия в TP3 для BER=2.4E-4 Pre-FEC.
Информация для заказа
|
номер части |
Описание |
|

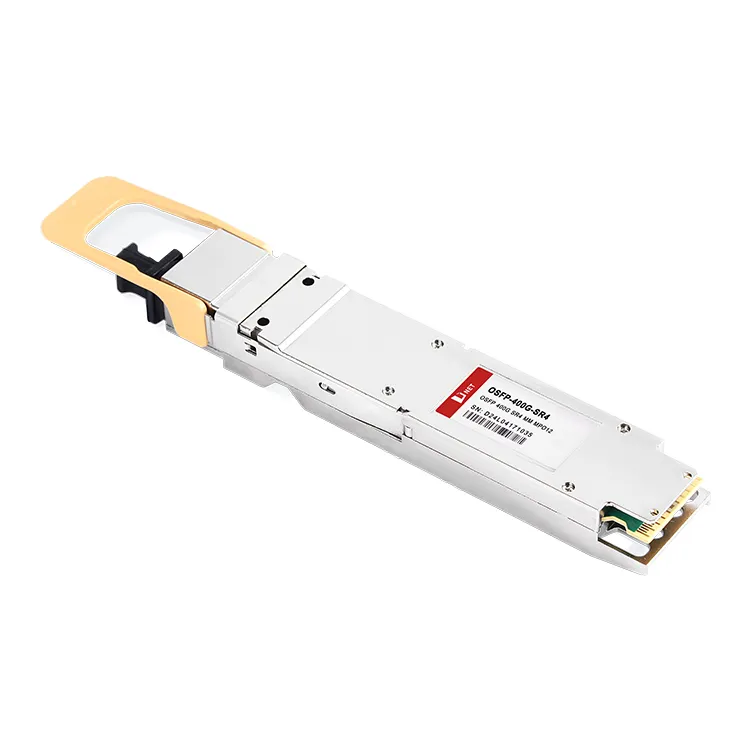

OSFP-400G-SR4 |
400G OSFP SR4,MPO12,100м, 850нм,MMF |
