Подробная информация о продукте

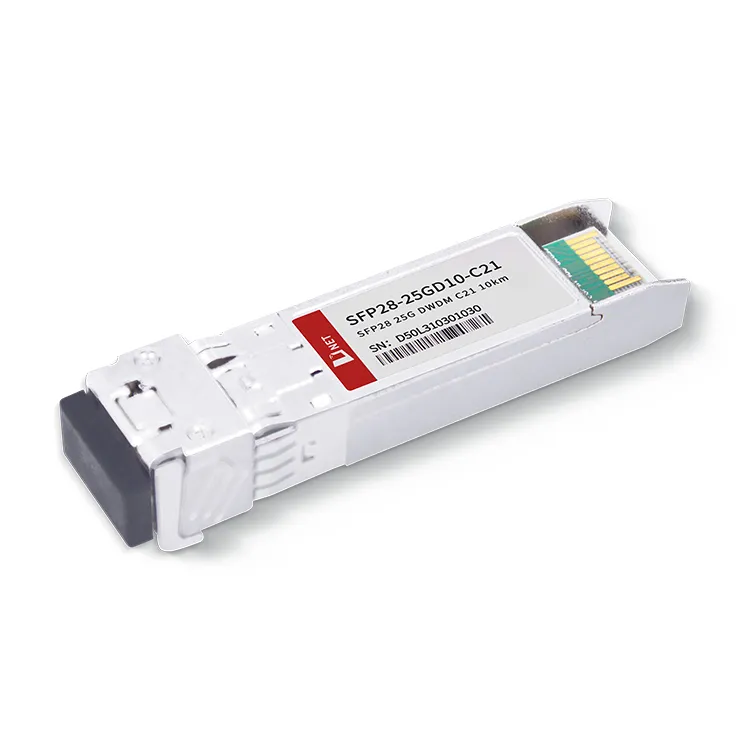

Модуль приемопередатчика D-net 25G DWDM C21 10KM включает в себя высокоинтегрированный оптический узел, который включает в себя лазер DWDM EML, блок управления MCU и предусилитель. Модуль 25G SFP28 DWDM 10 км специально разработан для использования с одномодовым оптоволокном и работает на номинальной длине волны в сети ITU 100 ГГц, используя длину волны DWDM C-диапазона. Он широко используется в приложениях 25G Ethernet и CPRI 10.
горячая этикетка : Модуль приемопередатчика SFP28 DWDM C21 10KM, Китай Модуль приемопередатчика SFP28 DWDM C21 10KM производители, поставщики, завод, SFP28-DWDM-C21SFP28-25G-LRSFP28-25G-SRSFP28-CWDM-1270
|
Параметр |
Символ |
Мин |
Макс |
Единица |
|
Напряжение питания |
Вкк |
-0.5 |
4.5 |
V |
|
Температура хранения |
Ц |
-40 |
+85 |
степень |
|
Рабочая влажность |
- |
5 |
85 |
% |
Абсолютные максимальные рейтинги
|
Параметр |
Символ |
Мин |
Макс |
Единица |
|
Напряжение питания |
Вкк |
-0.5 |
4.5 |
V |
|
Температура хранения |
Ц |
-40 |
+85 |
степень |
|
Рабочая влажность |
- |
5 |
85 |
% |
Рекомендуемые условия эксплуатации
|
Параметр |
Символ |
Мин |
Типичный |
Макс |
Единица |
|
Температура рабочего корпуса |
Тс |
0 |
+70 |
степень |
|
|
Напряжение питания |
Вкк |
3.135 |
3.30 |
3.465 |
V |
|
Ток источника питания |
ICC |
700 |
мА |
||
|
Скорость передачи данных |
25.78 |
Гбит/с |
Оптические и электрические характеристики
|
Параметр |
Символ |
Мин |
Типичный |
Макс |
Единица |
Примечания |
||
|
Передатчик |
||||||||
|
Центральная длина волны |
λc |
1528.77 |
1563.05 |
нм |
||||
|
Спектральная ширина (-20 дБ) |
Δλ |
1 |
нм |
|||||
|
Коэффициент подавления боковой моды |
СМСР |
30 |
- |
дБ |
||||
|
Средняя выходная мощность |
Pвне |
-1 |
+6 |
дБм |
1 |
|||
|
Коэффициент вымирания |
скорая помощь |
6 |
дБ |
|||||
|
Ввод данных Дифференциал качания |
VВ |
180 |
850 |
мВ |
2 |
|||
|
Входной дифференциальный импеданс |
ZВ |
90 |
100 |
110 |
Ω |
|||
|
Отключить передачу |
Запрещать |
2.0 |
Вкк |
V |
||||
|
Давать возможность |
0 |
0.8 |
V |
|||||
|
Ошибка передачи |
Вина |
2.0 |
Вкк |
V |
||||
|
Нормальный |
0 |
0.8 |
V |
|||||
|
Получатель |
||||||||
|
Центральная длина волны |
λc |
1510 |
1570 |
нм |
||||
|
Чувствительность приемника |
-15 |
дБм |
3 |
|||||
|
Перегрузка приемника |
2 |
дБм |
3 |
|||||
|
Отмена утверждения LOS |
ЛОСD |
-16 |
дБм |
|||||
|
ЛОС Утверждение |
ЛОСA |
-35 |
дБм |
|||||
|
ЛОС Гистерезис |
0.5 |
дБ |
||||||
|
Дифференциал размаха вывода данных |
Vвне |
300 |
900 |
мВ |
4 |
|||
|
ЛОС |
Высокий |
2.0 |
Вкк |
V |
||||
|
Низкий |
0.8 |
V |
||||||
Примечания:
1. Оптическая мощность подается в SMF.
2. Вход PECL, внутренняя связь по переменному току и оконечная нагрузка.
3. Измерено с помощью тестовой таблицы PRBS 231-1 при 25,78 Гбит/с, BER меньше или равно 5E-5.
4. Внутреннее соединение по переменному току.
Информация для заказа
|
Номер детали |
Описание |
|
SFP28-25GD10-C21 |
Модуль приемопередатчика KM, 25,78 Гбит/с, 25G DWDM C21 10KM, радиус действия 10 км для SMF |
Часто задаваемые вопросы
1. Какие скорости поддерживает SFP28?
О: Оптический трансивер SFP 28 имеет скорость передачи 25 Гбит/с при использовании разъема LC.
2. Насколько быстро 25GbE?
О: 25GbE обеспечивает более простой путь к скорости Ethernet 50 Гбит/с, 100 Гбит/с и выше. По мере развития технологии 25G пользователи смогут добиться бесперебойной работы между основными компонентами сети центра обработки данных.
