Услуга модуля оптического трансивера D-net
● Помощь по совместимости:D-NET предлагает услуги по совместимости, гарантирующие совместимость оптических модулей с оборудованием ведущих производителей.
● Персонализированные услуги:D-NET предоставляет возможности OEM-индивидуализации своих продуктов. По запросу клиенты могут получить цветные этикетки с логотипом, соответствующие их потребностям.
● Стандартный период доставки:3 дня
● Обширные решения по доставке:D-NET сотрудничает с такими авторитетными курьерскими компаниями, как SF, FedEx, DHL, UPS и другими, чтобы обеспечить надежные услуги доставки.
Функции
● Поддерживает скорость передачи данных до 1,25 Гбит/с.
● Имеет возможность горячей замены SFP.
● Оборудован лазером CWDM DFB и фотодетектором PIN, обеспечивающим передачу на расстояние до 80 км по SMF.
● Соответствует спецификациям SFP MSA и SFF-8472, оснащен дуплексной розеткой LC.
● Соответствует RoHS
● Питание от одного источника питания +3.3 В.
● Включает цифровой диагностический мониторинг в реальном времени.
● Диапазон температур рабочего корпуса:
-Стандарт: от 0 до +70 градусов.
- Промышленность: от -40 до +85 градусов.
Приложения
● Оптические системы 1,25 Гбит/с.
● Гигабитный Ethernet.
● Оптоволоконный канал 1,063 Гбит/с.
● Другие оптические каналы.
Подробная информация о продукте
Трансиверы полностью соответствуют Соглашению о нескольких источниках SFP и функциям цифровой диагностики, указанным в SFF-8472. Они состоят из трех основных компонентов: лазерного передатчика CWDM DFB, PIN-фотодиода, интегрированного с трансимпедансным предусилителем (TIA), и блока управления MCU. Все модули соответствуют стандартам лазерной безопасности класса I.
горячая этикетка : SFP 1G 1000base CWDM 1270 нм 80 км, Китай SFP 1G 1000 base CWDM 1270 нм 80 км производители, поставщики, завод, SFP-1G-CWDM-1270-80SFP-1G-CWDM-1270-40
Абсолютные максимальные рейтинги
|
Параметр |
Символ |
Мин |
Макс |
Единица |
|
Напряжение питания |
ВКК |
-0.5 |
4.5 |
V |
|
Температура хранения |
Ц |
-40 |
+85 |
степень |
|
Рабочая влажность |
- |
5 |
85 |
% |
Рекомендуемые условия эксплуатации
|
Параметр |
Символ |
Мин |
Типичный |
Макс |
Единица |
|
|
Температура рабочего корпуса |
Стандартный |
Тс |
0 |
+70 |
степень |
|
|
Расширенный |
-20 |
+80 |
степень |
|||
|
Промышленный |
-40 |
+85 |
степень |
|||
|
Напряжение источника питания |
ВКК |
3.135 |
3.30 |
3.465 |
V |
|
|
Ток источника питания |
ICC |
300 |
мА |
|||
|
Скорость передачи данных |
0.1 |
1.25 |
Гбит/с |
|||
Оптические и электрические характеристики
|
Параметр |
Символ |
Мин |
Типичный |
Макс |
Единица |
Примечания |
||
|
Передатчик |
||||||||
|
Центральная длина волны |
λc |
λc-6.5 |
λc |
λc+6.5 |
нм |
|||
|
Спектральная ширина (-20 дБ) |
Δλ |
1 |
нм |
|||||
|
Коэффициент подавления боковой моды |
СМСР |
30 |
- |
дБ |
||||
|
Средняя выходная мощность |
Pвне |
0 |
+4.0 |
дБм |
1 |
|||
|
Коэффициент вымирания |
скорая помощь |
9.0 |
дБ |
|||||
|
Ввод данных: дифференциал качания |
VВ |
180 |
1200 |
мВ |
2 |
|||
|
Входной дифференциальный импеданс |
ZВ |
90 |
100 |
110 |
Ω |
|||
|
Отключить передачу |
Запрещать |
2.0 |
ВКК |
V |
||||
|
Давать возможность |
0 |
0.8 |
V |
|||||
|
Ошибка передачи |
Вина |
2.0 |
ВКК |
V |
||||
|
Нормальный |
0 |
0.8 |
V |
|||||
|
Получатель |
||||||||
|
Центральная длина волны |
λc |
1270 |
1610 |
нм |
||||
|
Чувствительность приемника |
-26 |
дБм |
3 |
|||||
|
Перегрузка приемника |
-1 |
дБм |
3 |
|||||
|
Отмена утверждения LOS |
ЛОСD |
-27 |
дБм |
|||||
|
ЛОС Утверждение |
ЛОСA |
-38 |
дБм |
|||||
|
ЛОС Гистерезис |
0.5 |
4 |
дБ |
|||||
|
Дифференциал размаха вывода данных |
Vвне |
600 |
800 |
1000 |
мВ |
4 |
||
|
ЛОС |
Высокий |
2.0 |
ВКК |
V |
||||
|
Низкий |
0.8 |
V |
||||||
Примечания
1. Оптическая мощность подается в SMF.
2. Вход PECL, внутренняя связь по переменному току и оконечная нагрузка.
3. Измерено с помощью тестовой таблицы PRBS 27-1 при 1250 Мбит/с, BER меньше или равно 1×10-12.
4. Внутреннее соединение по переменному току.
Информация для заказа
|
Номер детали |
Описание |
|

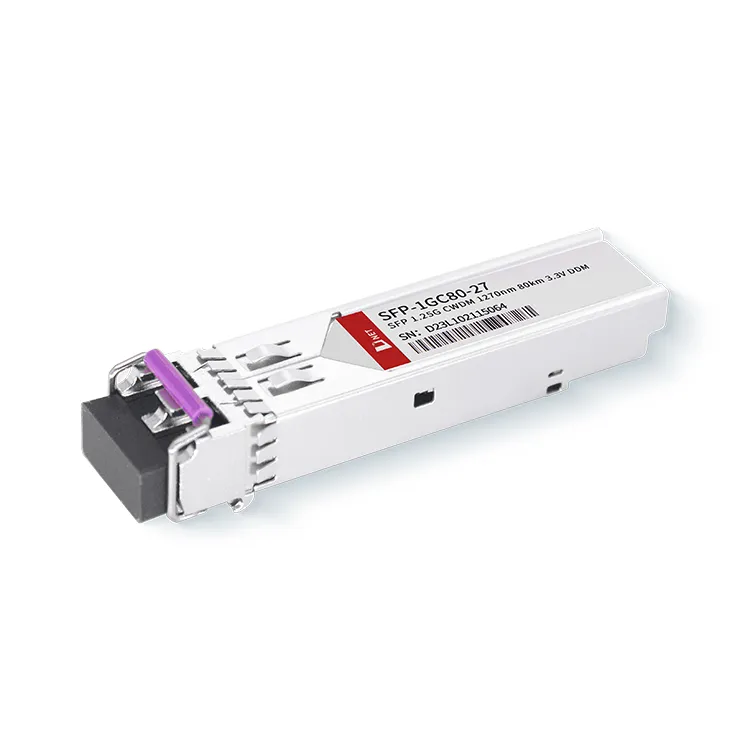

SFP-1GC80-27 |
Трансивер SFP CWDM 1,25 Гбит/с, одномодовый, радиус действия 80 км |
Часто задаваемые вопросы
1. Что означает 1G SFP?
О: 1G SFP представляет собой подключаемый модуль малого форм-фактора 1 гигабит, который поддерживает скорость передачи данных 1 гигабит в секунду.
2. Как выбрать трансивер SFP?
1.Совместимость: убедитесь, что модуль SFP подходит для использования с вашим сетевым оборудованием.
2. Скорость передачи данных: определите необходимую скорость передачи данных в зависимости от требований вашей конкретной сети.
3. Тип волокна. Подумайте, будете ли вы использовать одномодовые или многомодовые оптоволоконные кабели.
4. Расстояние: установите расстояние между точками передачи и приема в вашей сети.
5.Тип разъема: проверьте тип разъема, необходимый для ваших сетевых устройств.
