Функции
● Минимальные вносимые потери
● Исключительная стабильность сигнала.
● Возможности высокоскоростного переключения.
● Широкий диапазон длин волн.
● Энергоэффективность.
● Прочная и компактная конструкция.
Приложения
● Сетевое тестирование и мониторинг.
● Резервирование оптоволоконной сети.
● Оптическая маршрутизация сигнала.

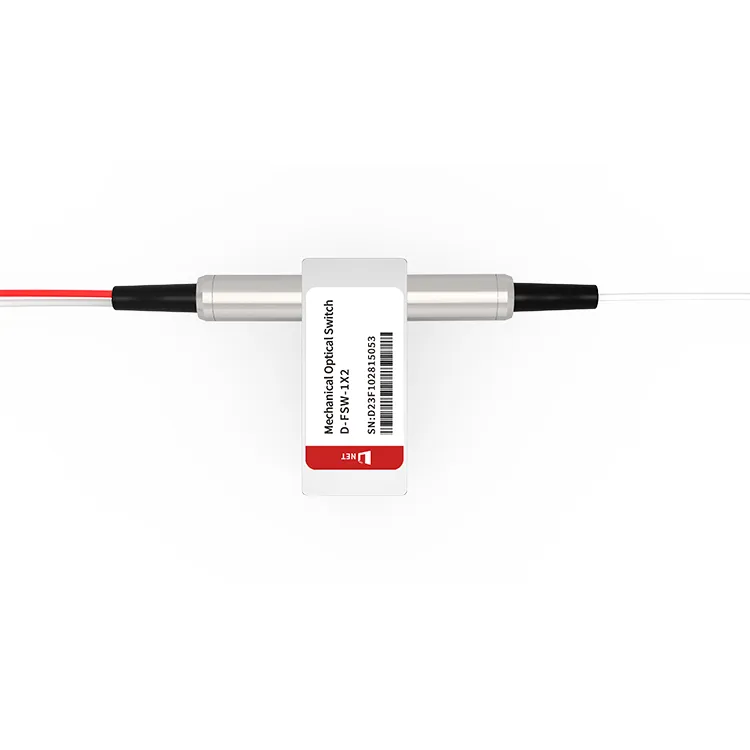

горячая этикетка : Механический оптический переключатель 1X2 OPTO, Китай Механический оптический переключатель 1X2 OPTO производители, поставщики, завод, Механический оптический переключательМеханический оптический переключатель
Технические характеристики
|
Рабочая длина волны |
1260~1620нм(СМ) 850 нм (ММ) |
Вносимая потеря |
Меньше или равно 1,0дБ |
|
Потери, зависящие от длины волны |
Меньше или равно 0,25 дБ |
Потеря, зависящая от поляризации |
Меньше или равно 0,05 дБ |
|
Потери, зависящие от температуры |
Меньше или равно 0,20 дБ |
Возвратная потеря |
SM Больше или равно 50 дБ MM Больше или равно 30 дБ |
|
Перекрестные помехи |
SM Больше или равно 55 дБ MM Больше или равно 35 дБ |
Время переключения |
Меньше или равно 8 мс |
|
Повторяемость |
Меньше или равно ±0,02 дБ |
Долговечность |
Больше или равно 107 раз |
|
Рабочее напряжение |
3 или 5 В |
Тип переключателя |
Без фиксации/с фиксацией |
|
Рабочая температура |
－20~＋70 градусов |
Температура хранения |
－40~＋85 градусов |
|
Оптическая мощность |
Меньше или равна 500 мВт |
Измерение |
27.0Д×12.0Ш×8,2В мм |
Конфигурации выводов
|
Тип |
Оптический маршрут |
Электрический привод |
Датчик состояния |
||||||
|
1×2 |
Контакт 1 |
контакт 5 |
контакт 6 |
контакт 10 |
Закрепить 2-3 |
Закрепить3-4 |
Закрепить7-8 |
Закрепить 8-9 |
|
|
фиксация |
P1-P2 |
-- |
-- |
Земля |
V＋ |
Закрывать |
Открыть |
Открыть |
Закрывать |
|
P1-P3 |
V＋ |
Земля |
-- |
-- |
Открыть |
Закрывать |
Закрывать |
Открыть |
|
|
без фиксации |
P1-P2 |
-- |
-- |
-- |
-- |
Закрывать |
Открыть |
Открыть |
Закрывать |
|
P1-P3 |
V＋ |
-- |
-- |
Земля |
Открыть |
Закрывать |
Закрывать |
Открыть |
|
Механические размеры (единица измерения: мм)
Оптический маршрут
Информация для заказа
|
ЖСБ |
-1X2- |
-Длина волны- |
-Тип переключателя- |
-Напряжение- |
-Тип волокна- |
-Упаковка- |
-Длина волокна- |
-Разъем- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Специальное предложение＝0 |
Фиксация＝1 Без фиксации＝2 МИНИ-фиксация＝3 МИНИ без фиксации＝4 Специальное предложение＝0 |
3V=3 5V=5 Специальное предложение＝0 |
СМ28=1 50/125=5 62.5/125=6 Специальное предложение＝0 |
Голое волокно=1 Трубка 900 мкм=3 Специальное предложение＝0 |
0.25m=1 0.5m=2 1.0m=3 Специальное предложение＝0 |
Нет=1 ПК/ПК=2 ФК/АПК=3 ПК/ПК=4 СК/АПК=5 СТ/ПК=6 LC/ПК=7 Дуплекс ЛК=8 Специальное предложение＝0 |
Часто задаваемые вопросы
1. Что такое оптико-механический переключатель
A: Оптико-механический переключатель, также называемый электрооптическим переключателем или оптическим переключателем, служит для избирательного направления или переключения оптических сигналов между различными путями или каналами. Это достигается путем физического изменения положения оптического компонента, такого как зеркало или призма, тем самым контролируя направление светового потока.
2. Какой переключатель лучше: оптический или механический?
О: Выбор между оптическими и механическими переключателями зависит от нескольких факторов, включая требования конкретного приложения, бюджетные ограничения и желаемые характеристики производительности. В приложениях, где низкие вносимые потери, высокая надежность и широкая полоса пропускания имеют решающее значение, предпочтительным выбором могут быть оптические переключатели. С другой стороны, если более важны экономичность и простота, лучшим вариантом могут быть механические переключатели.
3. Какие существуют типы оптических переключателей?
Ответ: Оптические переключатели, также называемые оптико-механическими переключателями, представляют собой устройства, предназначенные для передачи сигналов и управления потоком данных посредством использования света. В отличие от традиционных механических переключателей, в которых используются физические контакты и металлические компоненты, эти переключатели используют световые лучи для обнаружения и перенаправления сигналов.
