Подробная информация о продукте

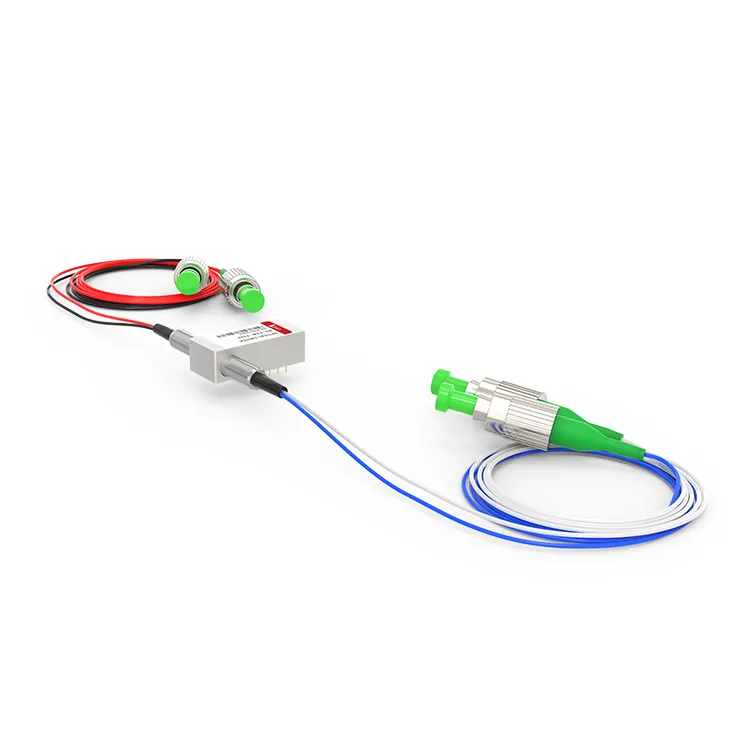

Оптико-механический переключатель F2X2 либо направляет, либо блокирует входной оптический сигнал для подключения оптического канала к выходному оптическому волокну. Версия с защелкой сохраняет выбранный оптический путь даже после отключения сигнала возбуждения, тогда как версия без фиксации по умолчанию переходит в положение «включено» или «выключено» при потере питания. Механический оптический переключатель F2X2 имеет вносимые потери менее 1,0дБ и малое время отклика, что позволяет переключать оптические сигналы на наносекундном уровне, тем самым удовлетворяя требованиям высокоскоростной передачи.
горячая этикетка : Оптомеханический оптический переключатель f2x2, Китай Оптомеханический оптический переключатель f2x2 производители, поставщики, завод, Механический оптический переключатель
Технические характеристики продукта
|
Рабочая длина волны |
1240~1680нм (СМ) |
Вносимая потеря |
Меньше или равно 1,0дБ |
|
Потери, зависящие от длины волны |
Меньше или равно 0,25 дБ |
Потеря, зависящая от поляризации |
Меньше или равно 0,05 дБ |
|
Потери, зависящие от температуры |
Меньше или равно 0,20 дБ |
Возвратная потеря |
SM Больше или равно 55 дБ |
|
Перекрестные помехи |
SM Больше или равно 70 дБ |
Время переключения |
Меньше или равно 8 мс |
|
Повторяемость |
Меньше или равно ±0,02 дБ |
Долговечность |
Больше или равно 107 раз |
|
Рабочее напряжение |
3 или 5 В |
Тип переключателя |
Без фиксации/с фиксацией |
|
Рабочая температура |
－20~＋70 градусов |
Температура хранения |
－40~＋85 градусов |
|
Оптическая мощность |
Меньше или равна 500 мВт |
Измерение |
27.0Д×12,5Ш×8,4В мм |
Конфигурации выводов
|
Тип |
Оптический маршрут |
Электрический привод |
Датчик состояния |
||||||
|
F2×2 |
Контакт 1 |
Контакт 5 |
Контакт 6 |
Контакт 10 |
Закрепить 2-3 |
Закрепить 3-4 |
Закрепить 7-8 |
Закрепить 8-9 |
|
|
фиксация |
P1-P4,P2-P3 |
-- |
-- |
Земля |
V＋ |
Закрывать |
Открыть |
Открыть |
Закрывать |
|
P1-P3,P2-P4 |
V＋ |
Земля |
-- |
-- |
Открыть |
Закрывать |
Закрывать |
Открыть |
|
|
без фиксации |
P1-P4,P2-P3 |
-- |
-- |
-- |
-- |
Закрывать |
Открыть |
Открыть |
Закрывать |
|
P1-P3,P2-P4 |
V＋ |
-- |
-- |
Земля |
Открыть |
Закрывать |
Закрывать |
Открыть |
|
Механические размеры (единица измерения: мм)
Оптический маршрут
Информация для заказа
|
РД-ФСВ |
-F2X2- |
-Длина волны- |
-Тип переключателя- |
-Напряжение- |
-Тип волокна- |
-Упаковка- |
-Длина волокна- |
-Разъем- |
|
|
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Специальное предложение＝0 |
Фиксация＝1 Без фиксации＝2 МИНИ-фиксация＝3 МИНИ без фиксации＝4 Специальное предложение＝0 |
3V=3 5V=5 Специальное предложение＝0 |
СМ28=1 50/125=5 62.5/125=6 Специальное предложение＝0 |
Голое волокно=1 Трубка 900 мкм=3 Специальное предложение＝0 |
0.25m=1 0.5m=2 1.0m=3 Специальное предложение＝0 |
Нет=1 ПК/ПК=2 ФК/АПК=3 ПК/ПК=4 СК/АПК=5 СТ/ПК=6 LC/ПК=7 Дуплекс ЛК=8 Специальное предложение＝0 |
