Функции
● Сетка ITU 10 ГГц, диапазон C.
● Передатчик DWDM EML, фотодетектор APD.
● Дальность передачи соединения SMF до 80 км.
● С совместимым цифровым диагностическим интерфейсом мониторинга SFF 8472.
● Потребляемая мощность<1.5W
● Соответствует RoHS
Приложения
● Ethernet 10GBASE-ZR/ZW.
● Сонет OC-192/SDH.
● Оптоволоконный канал 10G.
● Сети DWDM
Подробная информация о продукте

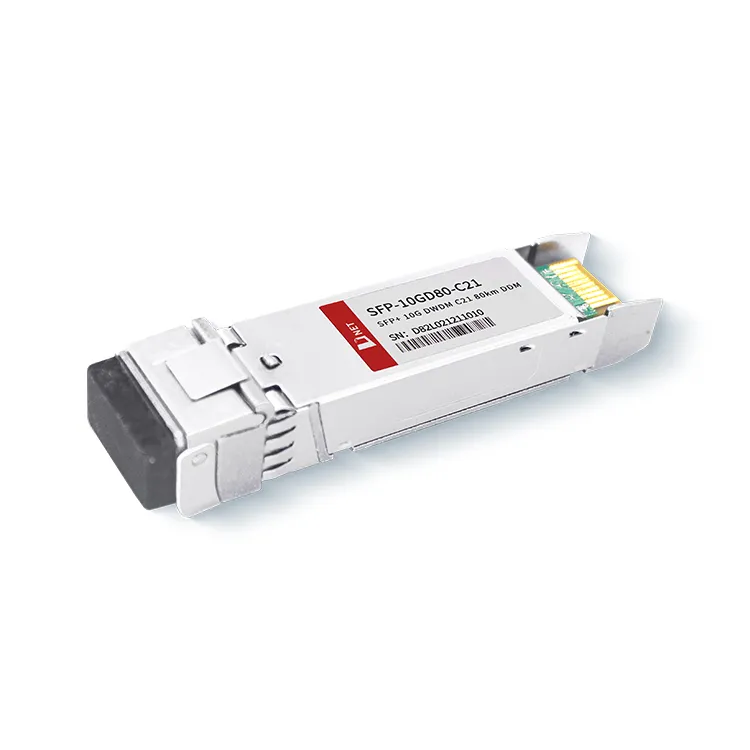

SFP-10GD80-C21 предназначен для приложений последовательной оптической связи со скоростью 10 Гбит/с, где он преобразует поток последовательных электрических данных со скоростью 10 Гбит/с в соответствующий выходной оптический сигнал со скоростью 10 Гбит/с и наоборот. преобразование оптического входного сигнала со скоростью 10 Гбит/с обратно в последовательный поток электрических данных со скоростью 10 Гбит/с. В нем используется передатчик DWDM EML (лазер с электроабсорбционной модуляцией) и фотодетектор APD (лавинный фотодиод). Использование металлического корпуса сводит к минимуму электромагнитные помехи, а продукт соответствует стандартам RoHS.
горячая этикетка : SFP+10G DWDM C21 80км, Китай SFP+10G DWDM C21 80км производители, поставщики, завод, SFP-10G-DWDM-C21-80SFP-10G-DWDM-C21-40SFP-10G-DWDM-C60-40SFP-10G-DWDM-C60-80SFP-10G-DWDM-C21-40
Абсолютные максимальные рейтинги
|
Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
|
Температура хранения |
TS |
-40 |
+85 |
степень |
|
|
Рабочая температура корпуса |
TA |
0 |
70 |
степень |
|
|
Максимальное напряжение питания |
ВКК |
-0.5 |
4 |
V |
|
|
Относительная влажность |
относительной влажности |
0 |
85 |
% |
Электрические характеристики
(ТОП=0 до 70градус, VCC=3,135–3,465 Вольт)
|
Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
Примечание |
|
Напряжение питания |
ВКК |
3.135 |
3.465 |
V |
||
|
Ток питания |
ICC |
450 |
мА |
|||
|
Потребляемая мощность |
P |
1.5 |
W |
|||
|
Секция передатчика |
||||||
|
Входной дифференциальный импеданс |
Rв |
100 |
Ω |
1 |
||
|
Допуск по напряжению постоянного тока на входе Tx (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Дифференциальное колебание входного напряжения |
Вин, стр. |
180 |
700 |
мВ |
2 |
|
|
Передача напряжения отключения |
VD |
2 |
ВКК |
V |
3 |
|
|
Напряжение включения передачи |
VRU |
Ви |
Ви+0.8 |
V |
||
|
Раздел приемника |
||||||
|
Допуск по несимметричному выходному напряжению |
V |
-0.3 |
4 |
V |
||
|
Разница выходного напряжения Rx |
Во |
300 |
850 |
мВ |
||
|
Время нарастания и спада выхода Rx |
Тр/Тф |
30 |
пс |
4 |
||
|
Ошибка ЛОС |
Vошибка ЛОС |
2 |
ВККХОЗЯИН |
V |
5 |
|
|
ЛОС Нормальный |
VЛОС норма |
Ви |
Ви+0.8 |
V |
5 |
|
Примечание
1. Подключен непосредственно к контактам ввода данных TX. Соединение по переменному току от контактов к микросхеме драйвера лазера.
2. 20%-80%
3. Дифференциальная нагрузка 100 Ом.
4. LOS — выход с открытым коллектором. Должно быть подтянуто к 4,7 кОм – 10 кОм на главной плате. Нормальная работа – логический 0; потеря сигнала соответствует логической 1. Максимальное напряжение поднятия составляет 5,5 В.
Оптические параметры
(ТОП=0 до 70градус, VCC=3,135–3,465 Вольт)
|
Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
Примечание |
|
Секция передатчика |
||||||
|
Оптическая длина волны – конец срока службы |
λ |
X-100 |
X |
X+100 |
вечер |
|
|
Оптическая длина волны – начало жизни |
λ |
X-25 |
X |
X+25 |
вечер |
|
|
Средняя оптическая мощность |
Павг |
0 |
+5 |
дБм |
1 |
|
|
Выключение лазера |
Пофф |
-30 |
дБм |
|||
|
Коэффициент вымирания |
скорая помощь |
8.2 |
дБ |
|||
|
Штраф за дисперсию передатчика |
ТДП |
3.0 |
дБ |
2 |
||
|
Относительная интенсивность шума |
Рин |
-128 |
дБ/Гц |
3 |
||
|
Допуск оптических обратных потерь |
20 |
дБ |
||||
|
Раздел приемника |
||||||
|
Центральная длина волны |
λr |
1480 |
1565 |
нм |
||
|
Лос-Ассерт |
ЛОСA |
-40 |
- |
дБм |
||
|
Лос Десерт |
ЛОСD |
-24 |
дБм |
|||
|
Лос-гистерезис |
ЛОСH |
0.5 |
дБ |
|||
|
Перегрузка |
Суббота |
-7 |
дБм |
5 |
||
|
Отражение приемника |
Ррх |
-12 |
дБ |
|||
Примечание
1. Отражение 12 дБ.
2. Условия испытаний приемника под нагрузкой согласно IEEE802.3ae. Для тестирования CSRS требуется, чтобы хост-плата соответствовала требованиям SFF-8431.
3. Перегрузка приемника указана в OMA и в условиях наихудшей комплексной нагрузки.
Информация для заказа
|
Номер детали |
Описание |
|
SFP-10GD80-C21 |
Приемопередатчик DWDM SFP+, 10 Гбит/с, 80 км, с возможностью горячей замены, дуплексный LC, +3.3 В, 100 ГГц, DWDM EML и APD, одномодовый |
Часто задаваемые вопросы
1. Что такое 10G dwdm 80 км?
О: 10G DWDM 80 км относится к типу технологии оптической связи, которая обеспечивает передачу данных со скоростью 10G на расстояние 80 км с использованием DWDM. DWDM — это метод, который позволяет объединять и передавать несколько оптических сигналов, каждый из которых имеет разную длину волны, и передавать их по одному оптическому волокну. Это позволяет эффективно использовать доступную полосу пропускания и увеличивает пропускную способность оптоволоконной сети.
2. В чем разница между CWDM и DWDM SFP?
О: Диапазон длин волн CWDM SFP составляет 1270-1610 нм. Максимальная дальность передачи составляет 120 км. Однако DWDM SFP имеет максимальную длину волны 1620 нм и максимальное расстояние передачи 200 км.
