Функции
● Пакет SFP с возможностью горячей замены.
● Дуплексный разъем LC.
● Сетка ITU 10 ГГц, диапазон C.
● Источник питания: +3.3 В.
● Металлический корпус для уменьшения электромагнитных помех.
● Потребляемая мощность<1.5W
● Диапазон температур: 0~ 70 градусов.
Подробная информация о продукте

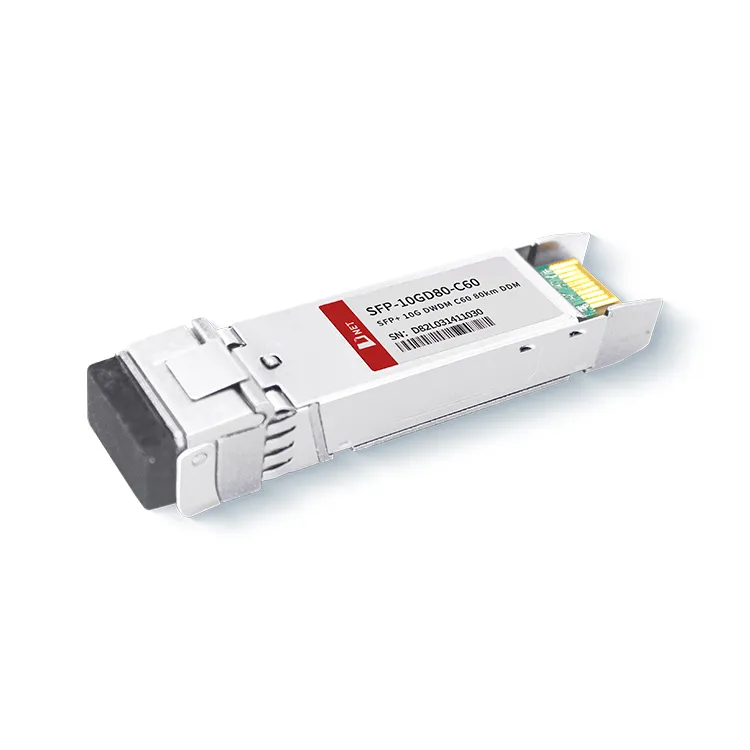

Оптический трансивер 10G DWDM 80KM C60 от D-net поддерживает скорость передачи данных в диапазоне от 9,95 до 11,3 Гбит/с. Используя технологию DWDM, этот трансивер позволяет одновременно передавать сигналы нескольких длин волн по одному оптическому волокну, тем самым увеличивая пропускную способность сети и оптимизируя использование полосы пропускания. Обозначение C60 означает, что модуль работает в диапазоне длин волн C-диапазона. Трансиверы SFP+ DWDM 80KM C60 обычно используются в сетях 10GBASE-ZR/ZW Ethernet, Sonet OC-192/SDH, 10G Fibre Channel и сетях DWDM.
горячая этикетка : SFP+10G DWDM C60 80км, Китай SFP+10G DWDM C60 80км производители, поставщики, завод, SFP-10G-DWDM-C21-40SFP-10G-DWDM-C60-80SFP-10G-DWDM-C21-80SFP-10G-DWDM-C21-80SFP-10G-DWDM-C60-40
Абсолютные максимальные рейтинги
|
Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
|
Температура хранения |
TS |
-40 |
+85 |
степень |
|
|
Рабочая температура корпуса |
TA |
0 |
70 |
степень |
|
|
Максимальное напряжение питания |
Вкк |
-0.5 |
4 |
V |
|
|
Относительная влажность |
относительной влажности |
0 |
85 |
% |
Электрические характеристики
(ТОП=0 до 70градус, VCC=3,135–3,465 Вольт)
|
Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
Примечание |
|
Напряжение питания |
Вкк |
3.135 |
3.465 |
V |
||
|
Ток питания |
ICC |
450 |
мА |
|||
|
Потребляемая мощность |
P |
1.5 |
W |
|||
|
Секция передатчика |
||||||
|
Входной дифференциальный импеданс |
Rв |
100 |
Ω |
1 |
||
|
Допуск по напряжению постоянного тока на входе Tx (ссылка VeeT) |
V |
-0.3 |
4 |
V |
||
|
Дифференциальное колебание входного напряжения |
Вин, стр. |
180 |
700 |
мВ |
2 |
|
|
Передача напряжения отключения |
VD |
2 |
Вкк |
V |
3 |
|
|
Напряжение включения передачи |
VRU |
Ви |
Ви+0.8 |
V |
||
|
Раздел приемника |
||||||
|
Допуск по несимметричному выходному напряжению |
V |
-0.3 |
4 |
V |
||
|
Разница выходного напряжения Rx |
Во |
300 |
850 |
мВ |
||
|
Время нарастания и спада выхода Rx |
Тр/Тф |
30 |
пс |
4 |
||
|
Ошибка ЛОС |
Vошибка ЛОС |
2 |
ВккХОЗЯИН |
V |
5 |
|
|
ЛОС Нормальный |
VЛОС норма |
Ви |
Ви+0.8 |
V |
5 |
|
Оптические параметры
(ТОП=0 до 70градус, VCC=3,135–3,465 Вольт)
|
Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
Примечание |
|
Секция передатчика |
||||||
|
Оптическая длина волны – конец срока службы |
λ |
X-100 |
X |
X+100 |
вечер |
|
|
Оптическая длина волны – начало жизни |
λ |
X-25 |
X |
X+25 |
вечер |
|
|
Средняя оптическая мощность |
Павг |
0 |
+5 |
дБм |
1 |
|
|
Выключение лазера |
Пофф |
-30 |
дБм |
|||
|
Коэффициент вымирания |
скорая помощь |
8.2 |
дБ |
|||
|
Штраф за дисперсию передатчика |
TDP |
3.0 |
дБ |
2 |
||
|
Относительная интенсивность шума |
Рин |
-128 |
дБ/Гц |
3 |
||
|
Допуск оптических обратных потерь |
20 |
дБ |
||||
|
Раздел приемника |
||||||
|
Центральная длина волны |
λr |
1480 |
1565 |
нм |
||
|
Лос-Ассерт |
ЛОСA |
-40 |
- |
дБм |
||
|
Лос Десерт |
ЛОСD |
-24 |
дБм |
|||
|
Лос-гистерезис |
ЛОСH |
0.5 |
дБ |
|||
|
Перегрузка |
Суббота |
-7 |
дБм |
5 |
||
|
Отражение приемника |
Rrx |
-12 |
дБ |
|||
Информация для заказа
|
Номер детали |
Описание |
|
SFP-10GD80-C60 |
Приемопередатчик 10G DWDM 80KM C60 с возможностью горячей замены, дуплексный LC, +3.3 В, 100 ГГц, DWDM EML и APD, одномодовый |
Часто задаваемые вопросы
1. Что такое DWDM SFP?
О: Оптический модуль DWDM SFP относится к оптическому модулю WDM. Трансивер SFP+ DWDM 80KM C60 использует технологию DWDM, которая использует разные длины волн для повторного использования нескольких оптических сигналов в оптическом волокне для передачи данных.
2. Какой SFP требуется для подключения на большие расстояния?
Ответ: Стандартные одномодовые SFP могут передавать на расстояние до 10 км, а расширенные одномодовые SFP — до 80 км. Для более коротких расстояний и более дешевого варианта многомодовые SFP являются отличным решением. Стандартный многомодовый SFP может передавать данные на расстояние до 500 м, а расширенный многомодовый SFP — до 2 км.
