Особенности продукта
●Поддерживает скорость передачи данных до 25,78 Гбит/с.
●Имеет возможность горячей замены SFP+.
● Оснащен DFB-лазером с длиной волны 1310 нм и PIN-фотодиодом, обеспечивающим передачу данных по SMF на расстояние до 10 км.
●Соответствует спецификациям SFP+ MSA и SFF-8472, оснащен дуплексной розеткой LC.
●Соответствие RoHS
●Работает от одного источника питания +3.3В.
●Включает цифровой диагностический мониторинг в реальном времени.
●Диапазон рабочих температур: стандартный от 0 градуса до +70 градуса.
Приложения
● 25GBASE-LR
Подробная информация о продукте

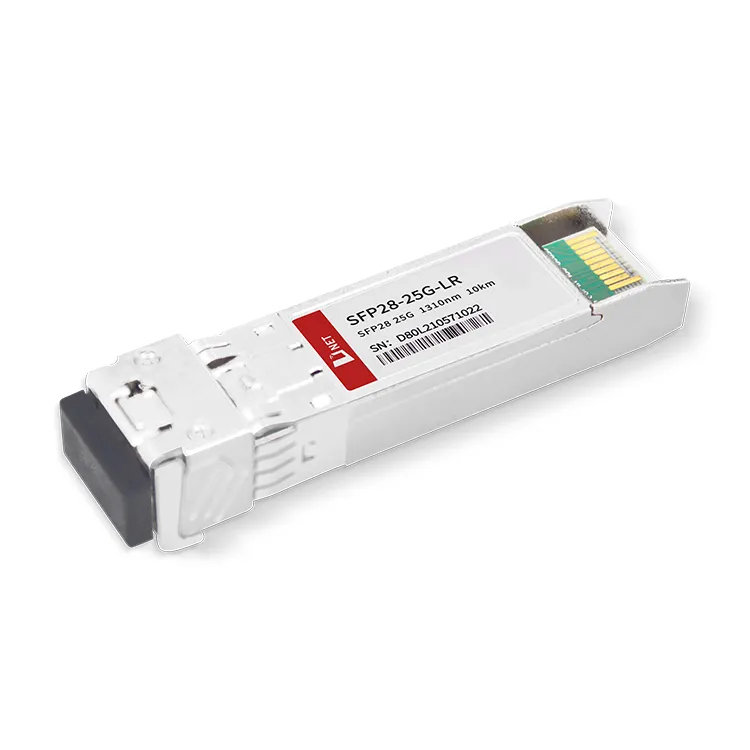

Трансиверы SFP28 представляют собой высокопроизводительные и экономичные модули, способные поддерживать скорость передачи данных 25,78 Гбит/с и обеспечивать передачу данных на расстояние до 10 км по одномодовому оптоволоконному кабелю (SMF).
Эти приемопередатчики состоят из трех ключевых компонентов: лазерного передатчика DFB, PIN-фотодиода, интегрированного с трансимпедансным предусилителем (TIA), и блока управления MCU. Все модули соответствуют стандартам лазерной безопасности класса I.
горячая этикетка : Модуль приемопередатчика SFP28 25G LR 10 км, Китай Модуль приемопередатчика SFP28 25G LR 10 км производители, поставщики, завод, Кабель прорыва в точке продажных точек, Кабель ЦАП, Пользовательский кабель прорыва, DAC Breakout Cable для производства производства на основе аудиообъектов, неуправляемый путь SFP+ трансивер, удобный путь SFP+ трансивер
Абсолютные максимальные рейтинги
|
Параметр |
Символ |
Мин |
Макс |
Единица |
|
Напряжение питания |
Вкк |
-0.5 |
4 |
V |
|
Температура хранения |
Ц |
-40 |
+85 |
степень |
|
Рабочая влажность |
- |
5 |
85 |
% |
Рекомендуемые условия эксплуатации
|
Параметр |
Символ |
Мин |
Типичный |
Макс |
Единица |
|
Температура рабочего корпуса |
Тс |
0 |
+70 |
степень |
|
|
Напряжение источника питания |
Вкк |
3.135 |
3.30 |
3.465 |
V |
|
Ток источника питания |
ICC |
400 |
мА |
||
|
Скорость передачи данных |
25.78 |
Гбит/с |
Оптические и электрические характеристики
|
Параметр |
Символ |
Мин |
Типичный |
Макс |
Единица |
Примечания |
||
|
Передатчик |
||||||||
|
Центральная длина волны |
λc |
1270 |
1310 |
1350 |
нм |
|||
|
Спектральная ширина (-20 дБ) |
Δλ |
1 |
нм |
|||||
|
Коэффициент подавления боковой моды |
СМСР |
30 |
- |
дБ |
||||
|
Средняя выходная мощность |
Pвне |
-6 |
2 |
дБм |
1 |
|||
|
Коэффициент вымирания |
скорая помощь |
3.5 |
дБ |
|||||
|
Ввод данных Дифференциал качания |
VВ |
180 |
850 |
мВ |
2 |
|||
|
Входной дифференциальный импеданс |
ZВ |
90 |
100 |
110 |
Ω |
|||
|
Отключить передачу |
Запрещать |
2.0 |
Вкк |
V |
||||
|
Давать возможность |
0 |
0.8 |
V |
|||||
|
Ошибка передачи |
Вина |
2.0 |
Вкк |
V |
||||
|
Нормальный |
0 |
0.8 |
V |
|||||
|
Получатель |
||||||||
|
Центральная длина волны |
λc |
1260 |
1600 |
нм |
||||
|
Чувствительность приемника |
-13.3 |
дБм |
3,4 |
|||||
|
Перегрузка приемника |
2 |
дБм |
3,4 |
|||||
|
Отмена утверждения LOS |
ЛОСD |
-15 |
дБм |
|||||
|
ЛОС Утверждение |
ЛОСA |
-30 |
дБм |
|||||
|
ЛОС Гистерезис |
0.5 |
дБ |
||||||
|
Дифференциал размаха вывода данных |
Vвне |
300 |
900 |
мВ |
5 |
|||
|
ЛОС |
Высокий |
2.0 |
Вкк |
V |
||||
|
Низкий |
0.8 |
V |
||||||
Примечания:
1. Оптическая мощность подается в SMF.
2. Вход PECL, внутренняя связь по переменному току и оконечная нагрузка.
3. Измерено с помощью тестовой таблицы PRBS 231-1 при 25,78 Гбит/с, BER меньше или равно 5×10-5.
4. Измерено с помощью тестовой таблицы PRBS 231-1 при 10,3125Gps, BER меньше или равно 1×10-12.
Биты 110.3 и биты 118.3 управляют режимами блокировки внутреннего таймера или CDR, значение по умолчанию — «1».
5. Внутреннее соединение по переменному току.
|
Бит 110.3 из A2h |
Бит 118.3 из A2h |
Скорость передачи данных RX |
Скорость передачи данных |
Статус RX CDR |
Статус TX CDR |
|
Высокий/1 |
Высокий/1 |
24.33G/25.78G |
24.33G/25.78G |
выбор CDR |
выбор CDR |
|
Высокий/1 |
Низкий/0 |
24.33G/25.78G |
9.95G/10.31G |
выбор CDR |
обход CDR |
|
Низкий/0 |
Высокий/1 |
9.95G/10.31G |
24.33G/25.78G |
обход CDR |
выбор CDR |
|
Низкий/0 |
Низкий/0 |
9.95G/10.31G |
9.95G/10.31G |
обход CDR |
обход CDR |
Информация для заказа
|
Номер детали |
Описание |
|
SFP28-25G-LR |
Трансивер SFP28, 25 Гбит/с, одномодовый, радиус действия 10 км |
Часто задаваемые вопросы
1. Можете ли вы подключить SFP+ к порту SFP28?
О: Да, но при подключении к трансиверу SFP+ этот порт может поддерживать скорость Интернета только до 10 Гбит/с.
2. Что такое QSFP28 и SFP28?
Ответ: Оба имеют разные размеры и стандарты протокола. Модуль SFP28 определен как поддерживающий скорость передачи данных для одного автомобиля 25 ГБ, а QSFP28 поддерживает четыре канала 25 Гбит/с с общей скоростью передачи данных 100 Гбит/с.
3. Какая скорость поддерживается SFP28?
О: Оптический модуль SFP 28 имеет скорость передачи 25 Гбит/с при использовании разъема LC.
