Услуга модуля оптического трансивера D-net
----
●Срок гарантии: получите надежную трехлетнюю гарантию на свою покупку.
●Гарантия совместимости: Опыт D-NET распространяется и на услуги совместимости, гарантируя, что наши оптические модули легко интегрируются с оборудованием ведущих производителей.
●С учетом ваших потребностей: Персонализация является ключевым моментом в D-NET. Мы предлагаем OEM-индивидуализацию, и при желании вы можете персонализировать свою продукцию с помощью цветных этикеток с логотипом.
●Быстрая доставка: Ожидайте быстрого обслуживания, общий срок доставки составляет всего 3 дня.
●Курьер Превосходство: Доверьтесь нашим надежным и высококачественным партнерским курьерским службам, включая SF, FedEx, DHL, UPS и другие, для комплексных решений по доставке.
Функции
● Возможность горячей замены
● Передатчик CWDM EML, длина волны 147 нм, фотодетектор APD.
● Дальность передачи до 80 км через соединение SMF.
● 2-проводной интерфейс для спецификаций управления, соответствующий интерфейсу цифрового диагностического мониторинга SFF 8472.
● Соответствует RoHS
Приложения
● Ethernet 10GBASE-ZR/ZW.
● Сонет OC-192/SDH.
● Оптоволоконный канал 10G.
● Сети CWDM
Подробная информация о продукте

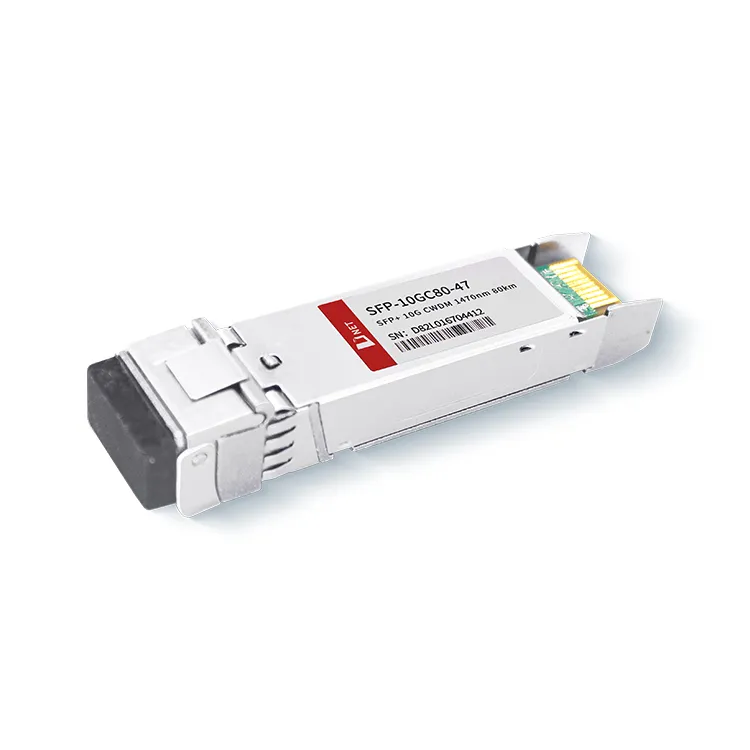

Этот оптический приемопередатчик работает на длине волны 1470 нм, особенно в спектре CWDM, обеспечивая эффективное мультиплексирование и демультиплексирование сигналов в системах CWDM. Обладая максимальной дальностью передачи 80 километров, он хорошо подходит для сетей связи дальней связи, где необходима расширенная дальность действия.
горячая этикетка : SFP+10G CWDM 1470 км 80 км, Китай SFP+10G CWDM 1470 км 80 км производители, поставщики, завод, SFP-10G-CWDM-1470-40
Абсолютные максимальные рейтинги
|
Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
|
Температура хранения |
ТС |
-40 |
+85 |
степень |
|
|
Рабочая температура корпуса |
ТА |
0 |
70 |
степень |
|
|
Максимальное напряжение питания |
ВКК |
-0.5 |
4 |
V |
|
|
Относительная влажность |
относительной влажности |
0 |
85 |
% |
Электрические характеристики
(ТОП=0 до 70градус, VCC=3,135–3,465 Вольт)
|
Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
Примечание |
|
Напряжение питания |
ВКК |
3.135 |
3.465 |
V |
|
Ток питания |
ICC |
600 |
мА |
|||
|
Потребляемая мощность |
P |
2 |
W |
|||
|
Секция передатчика |
||||||
|
Входной дифференциальный импеданс |
Рин |
100 |
Ω |
1 |
||
|
Входное несимметричное напряжение постоянного тока Tx Толерантность (ссылка VeeT) |
V |
-0.3 |
4 |
V |
||
|
Дифференциальное колебание входного напряжения |
Вин, стр. |
180 |
700 |
мВ |
2 |
|
|
Передача напряжения отключения |
ВД |
2 |
ВКК |
V |
3 |
|
|
Напряжение включения передачи |
ВЕН |
Ви |
Ви+0.8 |
V |
||
|
Раздел приемника |
||||||
|
Допуск по несимметричному выходному напряжению |
V |
-0.3 |
4 |
V |
||
|
Разница выходного напряжения Rx |
Во |
300 |
850 |
мВ |
||
|
Время нарастания и спада выхода Rx |
Тр/Тф |
30 |
пс |
4 |
||
|
Ошибка ЛОС |
Ошибка ВЛОС |
2 |
ВкХОСТ |
V |
5 |
|
|
ЛОС Нормальный |
ВЛОС норма |
Ви |
Ви+0.8 |
V |
5 |
|
Примечание
1. Он напрямую подключен к контактам ввода данных TX, с соединением переменного тока от контактов к микросхеме драйвера лазера.
2. LOS настроен как выход с открытым коллектором. Его следует подтянуть резистором номиналом от 4,7 кОм до 10 кОм на главной плате. Во время нормальной работы он выдает логический 0; в случае потери сигнала выдает логическую информацию
3. Максимальное допустимое напряжение составляет 5,5 В.
Оптические параметры
(TOP=0 до 70 градусов, VCC=3.135 до 3,465 В)
|
Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
Примечание |
|
Секция передатчика |
||||||
|
Центральная длина волны |
λc |
λ-6.5 |
λ+6.5 |
нм |
||
|
спектральная ширина |
Δλ |
1 |
нм |
|||
|
Средняя оптическая мощность |
Павг |
0 |
+4 |
дБм |
1 |
|
|
Выключение лазера |
Пофф |
-30 |
дБм |
|||
|
Коэффициент вымирания |
скорая помощь |
8.2 |
дБ |
|||
|
Штраф за дисперсию передатчика |
TDP |
3.0 |
дБ |
2 |
||
|
Относительная интенсивность шума |
Рин |
-128 |
дБ/Гц |
3 |
||
|
Допуск оптических обратных потерь |
20 |
дБ |
||||
|
Раздел приемника |
||||||
|
Центральная длина волны |
λr |
1260 |
1620 |
нм |
||
|
Чувствительность приемника (ОМА) |
Сен |
-23 |
дБм |
4 |
||
|
Стрессовая чувствительность (ОМА) |
СенСТ |
-21 |
дБм |
4 |
||
|
Лос-Ассерт |
ЛОСА |
-34 |
- |
дБм |
||
|
Лос Десерт |
ЛОСД |
-24 |
дБм |
|||
|
Лос-гистерезис |
ЛОШ |
0.5 |
дБ |
|||
|
Перегрузка |
Суббота |
-7 |
дБм |
5 |
||
|
Отражение приемника |
Rrx |
-12 |
дБ |
Примечание
1. Значения средней мощности носят исключительно информативный характер согласно IEEE802.3ae.
2. Отражение 12 дБ.
3. Условия испытаний приемника под нагрузкой согласно IEEE802.3ae. Для тестирования CSRS требуется, чтобы хост-плата соответствовала требованиям SFF-8431.
4. Перегрузка приемника указана в OMA и в условиях наихудшей комплексной нагрузки.
Информация для заказа
|
Номер детали |
Описание |
|
SFP-10GC80-C60 |
Приемопередатчик CWDM SFP+, 10 Гбит/с, 80 км, с возможностью горячей замены, дуплексный LC, +3.3 В, 1470 нм, CWDM EML&APD, одиночный режим |
Часто задаваемые вопросы
1. Для чего используются порты 10G SFP+?
О: 10G SFP+ обычно передает оптические сигналы на длинах волн 850, 1310, 1550 нм, CWDM, DWDM; SONET/SDH для 10 Гбит/с, Fibre Channel, Gigabit Ethernet, 10 Gigabit Ethernet и других приложений, включая каналы DWDM.
2. Могу ли я использовать трансиверы SFP+ в портах SFP28?
О: Трансиверы SFP+ (10 Gigabit Ethernet) нельзя использовать напрямую в портах SFP28 (25 Gigabit Ethernet). Хотя модули SFP+ и SFP28 используют один и тот же форм-фактор, они работают с разной скоростью. Модули SFP+ поддерживают скорость передачи данных до 10 Гбит/с, а модули SFP28 — до 25 Гбит/с. Кроме того, порты SFP28 предназначены для поддержки более высоких уровней мощности, необходимых для работы на скорости 25 Гбит/с. Таким образом, использование трансивера SFP+ в порту SFP28 будет несовместимо и не будет работать.
