Функции
● Соответствует стандарту IEEE Std 802.3-2005 Гигабит
Ethernet 1000Base-LX
● Характеристики согласно SFF-8074i и
SFF-8472, редакция 9.5
● Доступен цифровой диагностический мониторинг
● Неохлаждаемый 1310 нм лазер Фабри-Перо (FP)
● Двунаправленные каналы передачи данных со скоростью до 1,25 Гбит/с
● Совместимость с дуплексным LC-разъемом
● Одиночный источник питания +3.3 В постоянного тока
● Возможность горячего подключения SFP-модуля
● Сертифицирован по классу 1 лазерной безопасности
● Варианты рабочей температуры
-(Коммерческий) -10oC до +70oC
-(Расширенный) -10oC до +85oC
-(Промышленный) -40oC до +85oC
● До 10 км на 9/125 мкм SMF
● Соответствует RoHS
Приложения
● 1,25 Гбит/с Ethernet 1000Base-LX
● 1,0625 Гбит/с оптоволоконный канал
● Корпоративный маршрутизатор
информация о продукте

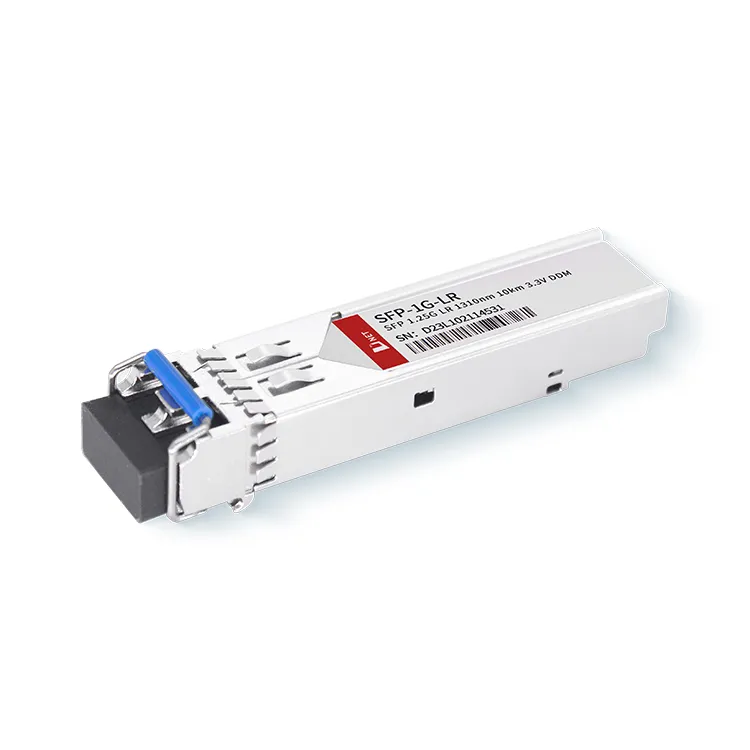

Оптический модуль SFP 1,25 Гбит/с 131 нм 10 км — это универсальное и надежное решение для оптических сетей связи, обеспечивающее высокоскоростную передачу данных на большие расстояния с превосходным качеством и стабильностью сигнала. Он соответствует стандарту IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX и Fibre Channel FC-PI-2 Rev.8.0.
горячая этикетка : SFP 1G 1000base LR 10 км 1310 нм, Китай SFP 1G 1000base LR 10 км 1310 нм производители, поставщики, завод, Промышленное соревнование SFP
Абсолютные максимальные значения
Нагрузки, превышающие абсолютные максимальные значения, могут привести к необратимому повреждению устройства. Это только абсолютные значения нагрузки. Функциональная работа устройства не подразумевается при этих или любых других условиях, превышающих указанные в эксплуатационных разделах паспорта. Воздействие абсолютных максимальных значений в течение длительного времени может отрицательно повлиять на надежность устройства.
|
Параметр |
Символ |
Мин.имум |
Максимум |
Единица |
|
Температура хранения |
TS |
-40 |
85 |
oC |
|
Относительная влажность |
РХ |
5 |
95 |
% |
|
Напряжение питания |
VСС |
-0.5 |
4.0 |
V |
Рекомендуемые условия эксплуатации
|
Параметр |
Символ |
Мин. |
Тип |
Макс |
Единица |
|
|
Температура рабочего корпуса |
DNET-03С10-31 |
TC |
-10 |
25 |
70 |
oC |
|
ДНЕТ-03С10-31Я |
TC |
-40 |
25 |
85 |
oC |
|
|
Напряжение питания |
VСС |
3.135 |
3.3 |
3.465 |
V |
|
|
Скорость передачи данных |
- |
- |
1.25 1.0625 |
- |
Гб/с |
|
Электрические характеристики приемопередатчика
|
Параметр |
Символ |
Минимум |
Типичный |
Максимум |
Единица |
Примечания |
|
Ток питания модуля |
МУС |
- |
- |
220 |
мА |
- |
|
Дифференциальный вход передатчика Напряжение (TD +/-) |
- |
300 |
- |
2200 |
мВP-P |
1 |
|
Дифференциальное выходное напряжение приемника (RD +/-) |
- |
600 |
- |
1200 |
мВP-P |
2 |
|
Низкая скорость выхода: Ошибка передатчика (TX_FAULT) / Потеря сигнала (LOS) |
ВОХ |
2.0 |
- |
Вкц |
V |
3 |
|
ОБЪЕМ |
0 |
- |
0.8 |
V |
- |
|
|
Низкая скорость выхода: Отключение передатчика (TX_DISABLE), MOD_DEF 1, MOD_DEF 2 |
ВИХ |
2.0 |
- |
Вкц |
V |
4 |
|
ВИЛ |
0 |
- |
0.8 |
V |
- |
Примечания
1. Внутренняя связь по переменному току и подключение к дифференциальной нагрузке 100 Ом.
2. Внутренняя связь по переменному току, но требуется дифференциальная оконечная нагрузка 100 Ом или внутренняя связь с сериализатором/десериализатором.
3. Подтянуто внешне с помощью резистора 4,7 кОм-10 кОм на главной плате к VCCT,R.
4. Mod_Def1 и Mod_Def2 должны быть подтянуты внешне с помощью резистора 4,7 кОм-10кОм на материнской плате к VККТ,Р.
Оптические характеристики передатчика
|
Параметр |
Символ |
Минимум |
Типичный |
Максимум |
Единица |
Примечания |
|
Запуск оптической мощности |
По |
-9 |
-6 |
-3 |
дБм |
- |
|
Центральный диапазон длин волн |
λc |
1270 |
1310 |
1355 |
нм |
- |
|
Коэффициент вымирания |
БЫВШИЙ |
9 |
- |
- |
дБ |
- |
|
Спектральная ширина (RMS) |
Δλ |
- |
- |
4 |
нм |
- |
|
Общий джиттер |
ТДж |
- |
- |
266 |
пс |
- |
|
Штраф за дисперсию |
- |
- |
- |
1 |
дБ |
- |
|
Оптическое время нарастания/спада |
Tрост/Tпадать |
- |
- |
260 |
пс |
- |
|
Pout @TX-Отключение Подтверждено |
Pвыключенный |
- |
- |
-45 |
дБм |
- |
Информация для заказа
|
номер части |
Описание |
|
СФП-1Г-10КМ |
Одномодовый SFP-трансивер 1,25 Гбит/с 1000BASE-LX |
Описание продукции
1. Какой диапазон соответствует 1310 нм?
A: Он относится к «o-диапазону», использующему диапазон длин волн волокна 1260–1360 нм, диодные лазеры 1310 нм.
2. Как далеко может работать 1G LX SFP?
A: Одномодовый трансивер SFP 1,25 Гбит/с 1000BASE-LX представляет собой стандартный оптический модуль LX SFP 1310 нм, дальность передачи данных может достигать 10 км. Он работает со скоростью передачи данных 1,25 Гбит/с.
3. Что означает LX на SFP?
A: LX представляет собой передачу на большие расстояния, работающую на длине волны {{0}}нм (обычно 1310 нм), что соответствует стандарту IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX и Fibre Channel FC-PI-2 Rev.8.0.
