Подробная информация о продукте

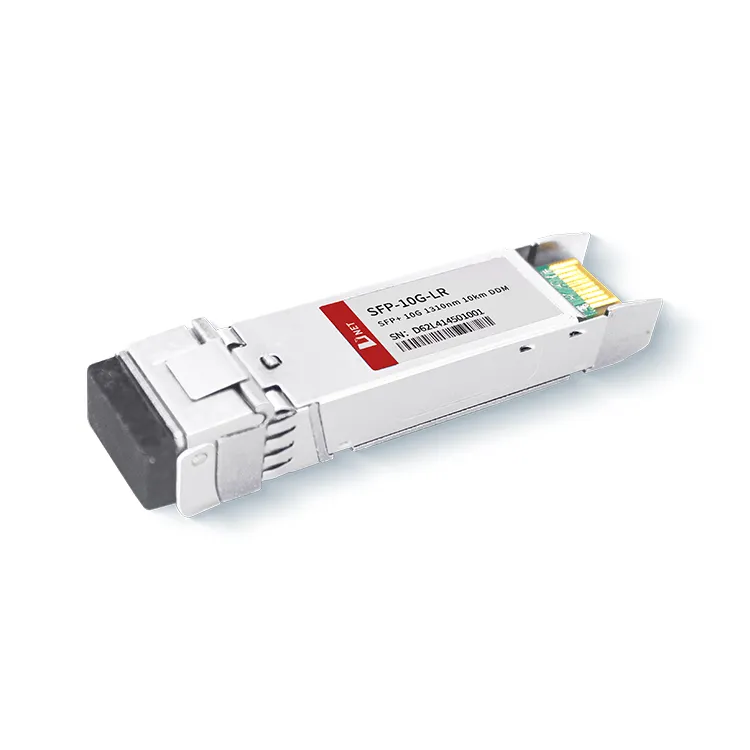

Модуль 10G LR 10KM от D-NET совместим со стандартами SFF-8431, SFF-8432 и IEEE 802.3ae 10GBASE-LR. Он работает на длине волны 1310 нм, частоте, обычно используемой в оптической связи дальнего действия. Модуль соответствует полностью совместимому форм-фактору SFP, обеспечивает возможность горячего подключения, упрощает обновление оптических портов и обеспечивает низкий уровень электромагнитных помех (EMI).
горячая этикетка : Модуль приемопередатчика SFP+ 10G LR 10 км, Китай Модуль приемопередатчика SFP+ 10G LR 10 км производители, поставщики, завод, Замена сети SFP+ трансивер, неуправляемый путь SFP+ трансивер, чувствительная к задержке сеть SFP+ трансивер, Путь без технического обслуживания SFP+ трансивер, Управляемый путь SFP+ трансивер, сеть высокодоступности SFP+ трансивер
Абсолютные максимальные рейтинги
|
Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
|
|
Температура хранения |
TS |
-40 |
+85 |
степень |
||
|
Рабочая температура корпуса |
Коммерческий |
TA |
0 |
70 |
степень |
|
|
Промышленный |
-40 |
+85 |
степень |
|||
|
Максимальное напряжение питания |
Вкк |
-0.5 |
4 |
V |
||
|
Относительная влажность |
правая рука |
0 |
85 |
% |
||
Электрические характеристики
|
Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
Примечание |
|
Напряжение питания |
Вкк |
3.135 |
3.465 |
V |
||
|
Ток питания |
ICC |
430 |
мА |
|||
|
Потребляемая мощность |
P |
1.5 |
W |
|||
|
Секция передатчика |
||||||
|
Входной дифференциальный импеданс |
Rв |
100 |
Ω |
1 |
||
|
Допуск по напряжению постоянного тока на входе Tx (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Дифференциальное колебание входного напряжения |
Вин, стр. |
180 |
700 |
мВ |
2 |
|
|
Передача напряжения отключения |
VD |
2 |
Вкк |
V |
3 |
|
|
Напряжение включения передачи |
VRU |
Ви |
Ви+0.8 |
V |
||
|
Раздел приемника |
||||||
|
Допуск по несимметричному выходному напряжению |
V |
-0.3 |
4 |
V |
||
|
Разница выходного напряжения Rx |
Во |
300 |
850 |
мВ |
||
|
Время нарастания и спада выхода Rx |
Тр/Тф |
30 |
пс |
4 |
||
|
Ошибка ЛОС |
Vошибка ЛОС |
2 |
ВккХОЗЯИН |
V |
5 |
|
|
ЛОС Нормальный |
VЛОС норма |
Ви |
Ви+0.8 |
V |
5 |
|
Примечание
1. Входная мощность заканчивается на 100 Ом.
2. Подключитесь напрямую к контакту ввода данных TX. Связь по переменному току между контактом и микросхемой драйвера лазера.
3. LOS — выход с открытым коллектором. 4,7 кОм-10кОм должен быть разомкнут на главной плате. Работа соответствует логике 0, а потеря сигнала соответствует логической 1. Максимальное напряжение подтягивания составляет 5,5 В.
4. УЗИ с ОС-192/СДГ.
5. 10GBASE-LR/LW Ethernet.
Оптические параметры
|
Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
Примечание |
|
Секция передатчика |
||||||
|
Центральная длина волны |
λt |
1290 |
1310 |
1330 |
нм |
|
|
спектральная ширина |
△λ |
1 |
нм |
|||
|
Средняя оптическая мощность |
Павг |
-8.2 |
0.5 |
дБм |
1 |
|
|
Оптическая мощность ОМА |
Пома |
-5.2 |
дБм |
|||
|
Выключение лазера |
Пофф |
-30 |
дБм |
|||
|
Коэффициент вымирания |
скорая помощь |
3.5 |
дБ |
7 |
||
|
Коэффициент вымирания |
скорая помощь |
6 |
дБ |
6 |
||
|
Штраф за дисперсию передатчика |
TDP |
3.2 |
дБ |
2 |
||
|
Относительная интенсивность шума |
Рин |
-128 |
дБ/Гц |
3 |
||
|
Допуск оптических обратных потерь |
20 |
дБ |
||||
|
Раздел приемника |
||||||
|
Центральная длина волны |
λr |
1260 |
1355 |
нм |
||
|
Чувствительность приемника |
Сен |
-14.5 |
дБм |
4,7 |
||
|
Чувствительность приемника |
Сен |
-14.5 |
дБм |
4,6 |
||
|
Стрессовая чувствительность (OMA) |
СенСТ |
-10.3 |
дБм |
4 |
||
|
Лос-Ассерт |
ЛОСA |
-25 |
- |
дБм |
||
|
Лос Десерт |
ЛОСD |
-15 |
дБм |
|||
|
Лос-гистерезис |
ЛОСH |
0.5 |
дБ |
|||
|
Перегрузка |
Суббота |
0 |
дБм |
5 |
||
|
Отражение приемника |
Rrx |
-12 |
дБ |
|||
Примечание
1. Условия стресс-тестирования приемника согласно IEEE802.3ae. Тест CSRS требует, чтобы главные платы соответствовали стандартам SFF-8431.
2. Перегрузка приемника, указанная в OMA, и при наихудших комплексных стрессовых условиях.
3. УЗИ с OC-192/SDH
4. 10GBASE-LR/LW Ethernet
Информация для заказа
|
Номер детали |
Описание |
|
SFP-10G-LR |
Модуль приемопередатчика 10G SFP+ LR 10 км, с возможностью горячей замены, дуплексный LC, +3.3 В, 1310 нм DFB-LD, одиночный режим |
Часто задаваемые вопросы
1. Что такое 10G LR?
A: Модуль 10G LR 10KM компании D-NET представляет собой модуль оптического приемопередатчика для приложений последовательной оптической связи 10-Гбит/с. Модуль SFP+ соответствует стандартам SFF-8431, SFF-8432 и IEEE 802.3ae. 10GBASE-LR.
2. Является ли 10GBASE-LR одномодовым или многомодовым?
A: Модуль приемопередатчика 10G SFP+ LR 10 км от D-NET подходит для удаленной передачи, поэтому одномодовое волокно в основном покрыто 10 GBASE-LR SFP +, расстояние передачи 10GBASE-LR SFP может составлять до 10 км с одномодовое волокно
