Приложения
● Ethernet 10GBASE-ZR/ZW.
● SONET OC-192/SDH STM-64
● Оптоволоконный канал 10G.
● OTN OTU2e
Подробная информация о продукте

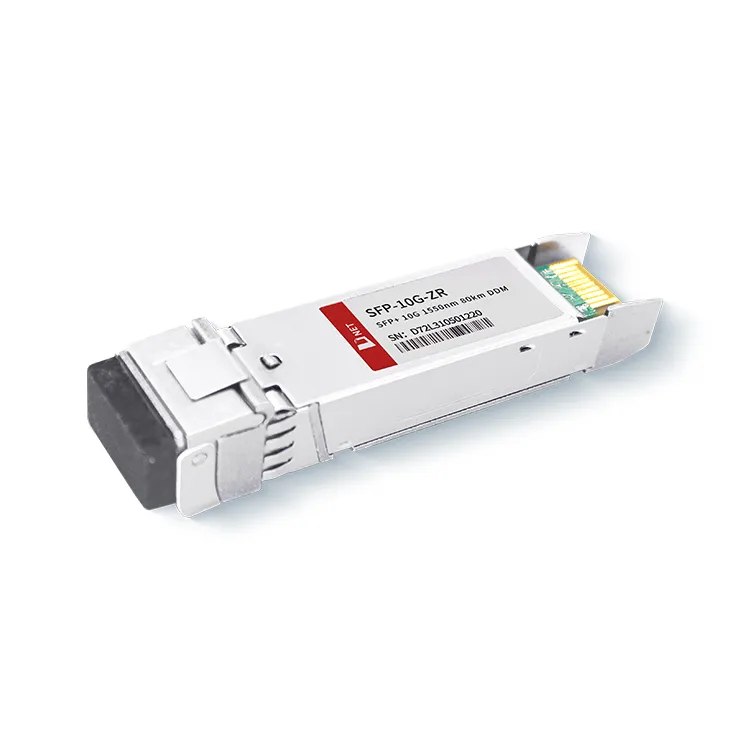

Модуль приемопередатчика 10G SFP+ ZR 80KM от D-NET преобразует последовательный поток электрических данных со скоростью 10 Гбит/с в оптический выходной сигнал со скоростью 10 Гбит/с и наоборот, преобразуя входной оптический сигнал со скоростью 10 Гбит/с обратно в последовательные электрические данные со скоростью 10 Гбит/с. транслировать. Модуль соответствует полностью совместимому форм-фактору SFP, обеспечивая возможность горячего подключения, упрощая модернизацию оптических портов и обеспечивая низкий уровень электромагнитных помех (EMI).
горячая этикетка : Модуль приемопередатчика SFP+10G ZR 1550 нм, 80 км, Китай Модуль приемопередатчика SFP+10G ZR 1550 нм, 80 км производители, поставщики, завод, Путь взаимодействия SFP+ трансивер, критически важная сеть SFP+ трансивер, Замена сети SFP+ трансивер, SFP-10G-ER, неуправляемый путь SFP+ трансивер, удобный путь SFP+ трансивер
Абсолютные максимальные рейтинги
|
Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
|
|
Температура хранения |
TS |
-40 |
+85 |
степень |
||
|
Рабочая температура корпуса |
Коммерческий |
TA |
0 |
70 |
степень |
|
|
Промышленный |
TA |
|||||
|
Максимальное напряжение питания |
ВКК |
-0.5 |
4 |
V |
||
|
Относительная влажность |
относительной влажности |
0 |
85 |
% |
||
Электрические характеристики
(TOP=0 до 70 градусов, VCC=3.135 до 3,465 В)
|
Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
Примечание |
|
Напряжение питания |
ВКК |
3.135 |
3.465 |
V |
||
|
Ток питания |
ICC |
500 |
мА |
|||
|
Потребляемая мощность |
P |
1.8 |
W |
|||
|
Секция передатчика |
||||||
|
Входной дифференциальный импеданс |
Rв |
100 |
Ω |
1 |
||
|
Допуск по напряжению постоянного тока на входе Tx (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Дифференциальное колебание входного напряжения |
Вин, стр. |
180 |
700 |
мВ |
2 |
|
|
Передача напряжения отключения |
VD |
2 |
ВКК |
V |
3 |
|
|
Напряжение включения передачи |
VRU |
Ви |
Ви+0.8 |
V |
||
|
Раздел приемника |
||||||
|
Допуск по несимметричному выходному напряжению |
V |
-0.3 |
4 |
V |
||
|
Разница выходного напряжения Rx |
Во |
300 |
850 |
мВ |
||
|
Время нарастания и спада выхода Rx |
Тр/Тф |
30 |
пс |
4 |
||
|
Ошибка ЛОС |
Vошибка ЛОС |
2 |
ВККХОЗЯИН |
V |
5 |
|
|
ЛОС Нормальный |
VЛОС норма |
Ви |
Ви+0.8 |
V |
5 |
|
Оптические параметры
(TOP=0 до 70 градусов, VCC=3.135 до 3,465 В)
|
Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
Примечание |
|
Секция передатчика |
||||||
|
Центральная длина волны |
λt |
1530 |
1550 |
1565 |
нм |
|
|
спектральная ширина |
△λ |
0.3 |
нм |
|||
|
Средняя оптическая мощность |
Павг |
0 |
+5 |
дБм |
1 |
|
|
Оптическая мощность ОМА |
Пома |
-2.1 |
дБм |
|||
|
Выключение лазера |
Пофф |
-30 |
дБм |
|||
|
Коэффициент вымирания |
скорая помощь |
8.2 |
дБ |
|||
|
Штраф за дисперсию передатчика |
ТДП |
3.0 |
дБ |
2 |
||
|
Относительная интенсивность шума |
Рин |
-128 |
дБ/Гц |
3 |
||
|
Допуск оптических обратных потерь |
21 |
дБ |
||||
|
Раздел приемника |
||||||
|
Центральная длина волны |
λr |
1260 |
1600 |
нм |
||
|
Чувствительность приемника |
Сен |
-23 |
дБм |
4 |
||
|
Стрессовая чувствительность (ОМА) |
СенСТ |
-21 |
дБм |
4 |
||
|
Лос-Ассерт |
ЛОСA |
-34 |
- |
дБм |
||
|
Лос Десерт |
ЛОСD |
-24 |
дБм |
|||
|
Лос-гистерезис |
ЛОСH |
0.5 |
дБ |
|||
|
Перегрузка |
Суббота |
-7 |
дБм |
5 |
||
|
Отражение приемника |
Ррх |
-26 |
дБ |
|||
Примечание
1. Отражение 12 дБ.
2. Значения средней мощности носят исключительно информативный характер согласно IEEE802.3ae.
3. Для показателя TWDP требуется, чтобы главная плата была совместима с SFF-8431. TWDP рассчитывается с использованием кода Matlab, приведенного в пункте 68.6.6.2 стандарта IEEE802.3ae.
Информация для заказа
|
Номер детали |
Описание |
|
SFP-10G-ZR |
Модуль приемопередатчика 10G SFP+ ZR 80 км, с возможностью горячей замены, дуплексный LC, +3.3 В, 1550 нм EML&APD, одиночный режим |
Часто задаваемые вопросы
1. Каков радиус действия 10G ZR?
A: Для 10G 80 км 1550 нм выходная оптическая мощность и длина волны (1550 нм) проверяются на анализаторах оптического спектра. Максимальная дальность действия 80 км по реальному (не смоделированному) одномодовому оптоволоконному кабелю SMF.
2. В чем разница между SFP ER и ZR?
О: SFP-10G-ER обеспечивает дальность передачи до 40 км по одномодовому оптическому волокну. SFP-10G-ZR имеет длину волны 1550 нм, поддерживает дальность передачи до 80 км по стандартному одномодовому волокну и широко используется в 10GBASE-ZR/ZW Ethernet и оптоволоконном канале 10G.
3. Каков диапазон оптической мощности передачи для 10G ZR SFP?
О: Максимальная мощность оптической передачи модуля 10G 80KM 1550 нм D-NET составляет 4,0 дБм, а минимальная — 0 дБм.
