Подробности о продукте

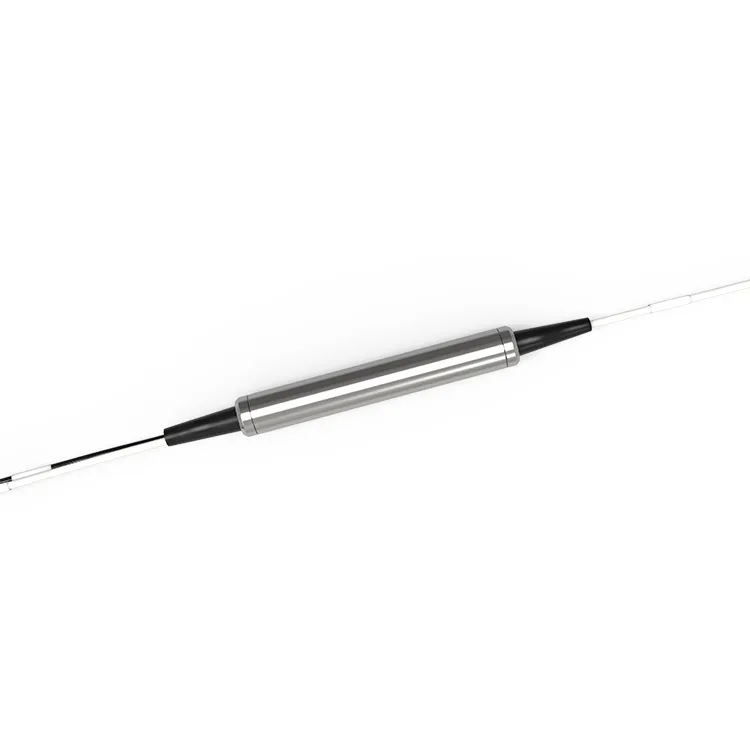

Фильтры DWDM 50 ГГц с частотой 50 ГГц могут экранировать и модулировать оптический сигнал в пределах полосы пропускания 50 ГГц. Компонент фильтра DWDM с 3 портами 50 ГГц можно использовать в качестве точки ввода, вывода и мониторинга в волоконно-оптической системе связи. Технология DWDM может одновременно передавать несколько оптических сигналов с разными длинами волн, что значительно увеличивает пропускную способность волоконно-оптических систем связи. Фильтры DWDM 50 ГГц широко используются в сетях доступа, городских системах WDM, системах WDM на дальние расстояния и в корпоративных сетях.
горячая этикетка : 3-портовый пассивный компонент фильтра DWDM 50 ГГц, Китай Пассивный компонент фильтра DWDM 3 порта 50 ГГц производители, поставщики, завод, PIN -фотодиоды, оптические компоненты для оптического хитозана, телеобъективы, широкоугольные линзы, Оптические приемники, линзы рыбного глаза
Технические характеристики продукта
|
Диапазон длин волн |
Каналы ITU C- или L-диапазона От 186,6 до 196,1 ТГц |
Технология |
TFF (тонкопленочный фильтр) |
|
Ширина полосы пропускания @ -0.5 дБ |
Больше или равно 0,22 нм |
Передача инфекции пульсация в полосе пропускания |
Меньше или равно 0,40 дБ |
|
Передача инфекции вставка потеря |
Меньше или равно 0,8 дБ |
Полоса пропускания отражения пульсация |
Меньше или равно 0,20 дБ |
|
Вносимые потери на отражение |
Меньше или равно 0,40 дБ |
Передача инфекции изоляция (канал регулировки) |
Больше или равно 20 дБ |
|
Передача инфекции изоляция (нерегулируемый канал) |
Больше или равно 45 дБ |
Изоляция отражения |
Больше или равно 12 дБ |
|
Зависит от поляризации потеря |
Меньше или равно 0,2 дБ |
Режим поляризации дисперсия |
Меньше или равно 0.2ps |
|
Направленность |
Больше или равно 50 дБ |
Возвратные потери |
Больше или равно 45 дБ |
|
Управление оптической мощностью |
Больше или равно 500 |
Температура |
В рабочем состоянии: от-40 до +85 градусов Хранение: от -40 до +85 градусов |
|
Тип волокна |
SMF-28e |
Размер упаковки |
∮5,5 х Д34 мм |
Примечание:
1) Все характеристики основаны на устройствах без разъемов и гарантированы в зависимости от длины волны, поляризации и температуры.
2) Значения PMD и хроматической дисперсии гарантированы конструкцией. 3) Технические характеристики могут быть изменены без предварительного уведомления.
Информация для заказа
|
РД-D |
- Упаковка |
-Разъем Тип |
U/A |
-План канала |
-Тип волокна |
-Длина волокна |
-50G |
|
С: Сталь |
0: нет соединителя |
У: СКП |
C19 |
25: волокно 250 мкм |
005: 0.5+/-0.1m |
50Г: 50ГГЦ |
|
|
Г: Стекло |
1: ЛК |
А: БТР |
C20 |
90: волокно 900 мкм |
01: 1.0+/-0.1m |
||
|
2: СК |
C21 |
другие |
|||||
|
3: ФК |
другие |
||||||
|
4: Другие |
Пример:RD-DS1U-C19-2505-50G: 3 порта, 50ГГЦ DWDM C19 1562.23 нм LC/UPC, 250 мкм, 0,5 м, волоконная сталь.
