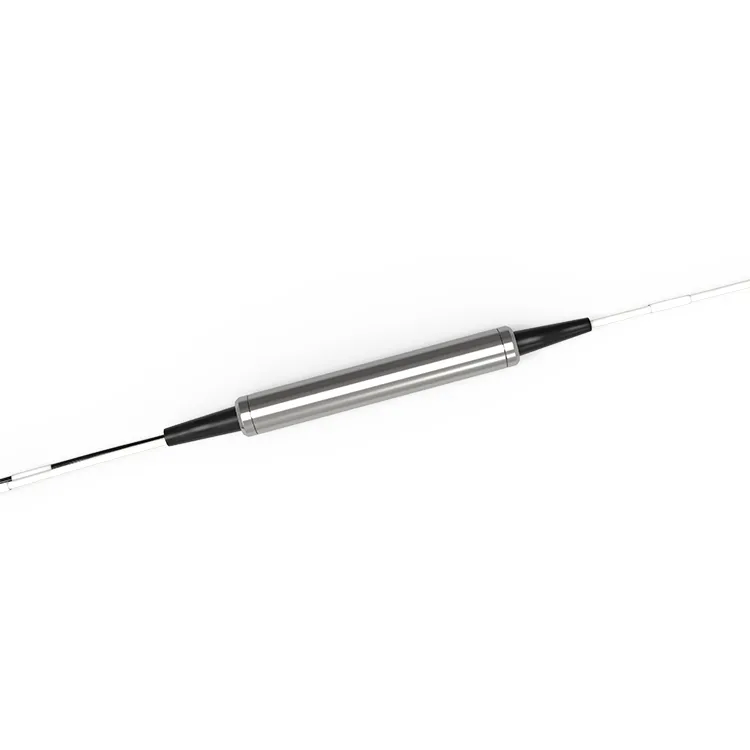

Описание продукта
OTDR (оптический рефлектометр во временной области) — это технология, используемая для обнаружения отражения и потерь сигнала в оптоволоконных каналах связи. FWDM OTDR 1625 нм — это компонент фильтра, используемый для фильтрации оптических сигналов с длиной волны, отличной от 1625 нм, подходящий для технологии FWDM, которая представляет собой технологию, которая может передавать оптические сигналы с несколькими длинами волн по одному волокну. Используя компонент OTDR FWDM 1625, мы можем фильтровать сигналы других длин волн во время тестирования и фокусироваться только на сигналах целевой длины волны, повышая точность измерений.
Приложения
● Оптические усилители
● кабельное телевидение
● рефлектометр
горячая этикетка : Компонент OTDR-фильтра 1625 нм FWDM, Китай Компонент OTDR-фильтра 1625 нм FWDM производители, поставщики, завод, Оптические передатчики, телеобъективы, широкоугольные линзы, инфракрасные линзы, Фиксированные фокусные линзы, Увеличение линз
Технические характеристики продукта
|
Длина волны |
TX1625 RX1310/1490/1550нм |
Технология |
TFF (тонкопленочный фильтр) |
|
Полоса пропускания |
1600~1670нм |
Отражение |
1260~1580 |
|
Пульсации в полосе пропускания |
Меньше или равно 0,30 дБ |
IL @ полоса пропускания |
Меньше или равно 0,60 дБ. |
|
Пульсация полосы отражения |
Меньше или равно 0,20 дБ |
ИЛ @ Отражение |
Меньше или равно 0,40 дБ |
|
Изоляция передачи (канал регулировки) |
Больше или равно 30 дБ |
Изоляция передачи (нерегулируемый канал) |
Больше или равно 50 дБ |
|
Изоляция отражения |
Больше или равно 15 дБ |
Потеря, зависящая от поляризации |
Меньше или равно 0,1 дБ |
|
Дисперсия мод поляризации |
Меньше или равно 0.2ps |
Термическая стабильность |
Меньше или равно 0.005N |
|
Направленность |
Больше или равно 50 дБ |
Возвратные потери |
Больше или равно 45 дБ |
|
Управление оптической мощностью |
Меньше или равна 500 мВт |
Температура |
Рабочий -40 до 85 градусов Хранение -40 до 85 градусов |
|
Тип волокна |
SMF-28e |
Размер упаковки |
Сталь ∮5,5 x L34 мм АБС 90*20*10 нм |
Примечание.
1) Все характеристики основаны на устройствах без разъемов и гарантированы в зависимости от длины волны, поляризации и температуры.
2) Значения PMD и хроматической дисперсии гарантированы конструкцией.
3) Технические характеристики могут быть изменены без предварительного уведомления.
Информация для заказа
|
ФВ |
- Упаковка |
-Тип разъема |
U/A |
-1625 |
-Тип волокна |
-Длина волокна |
|
|
С: Сталь |
0: нет соединителя |
У: СКП |
9: 0.9 мм волокно |
005: 0.5+/-0.1m |
|
|
|
Б: КОРОБКА АБС |
1: ЛК |
А: БТР |
20:2,0 мм |
01: 1.0+/-0.1m |
|
|
|
Другие |
2: СК |
30:2,0 мм |
другие |
||
|
|
3: ФК |
Другие |
|
|||
|
|
4: Другие |
|
|
|
|
